Hyundai Tucson Revue Technique Automobile: Revêtement d'assise de siège arrière

Composants et emplacement des composants

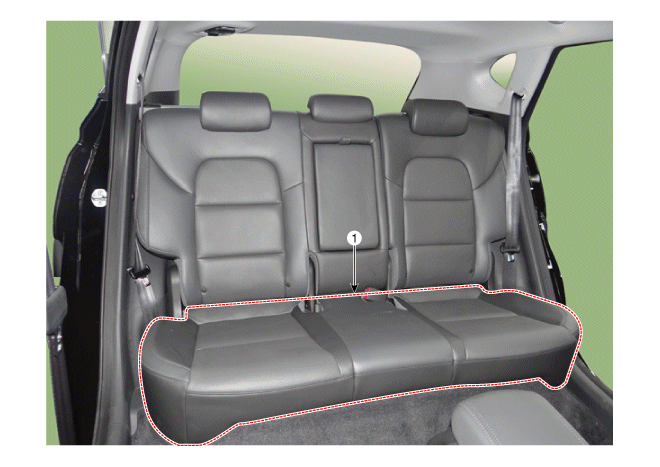

EMPLACEMENT DES COMPOSANTS

1. Revêtement du coussin de siège arrière


Procédures de réparation

REMPLACEMENT

Portez des gants pour éviter de blesser vos mains.

Lors de la dépose avec un outil de dépose ou un outil à tête plate, enveloppez les outils de ruban de protection pour éviter d'endommager les composants.
Lors de la dépose des pièces de garniture interne, utilisez un outil de dépose de panneau en plastique afin de ne pas endommager la surface.
Attention à ne pas plier ou rayer la garniture et les panneaux.
1.
Déposez le siège.
(Reportez-vous à Siège arrière - "Siège arrière")
2.
Après avoir retiré la bande Velcro (A) et les agrafes (B) à l'intérieur du recouvrement du coussin de siège arrière, retirez le recouvrement du coussin de siège (C).

3.
Pour la pose, suivez la procédure inverse de la dépose.

Assurez-vous que les connecteurs sont branchés complètement.
Remplacez les clips endommagés (ou retenues de type goupille).
Pour éviter les pliures, assurez-vous que le couvercle (B) est étiré de manière régulière avant de brancher les agrafes (A).
Remplacez les clips par des neufs en utilisant un outil spécial (C) (09880-4F000).
