Hyundai Tucson Revue Technique Automobile: Revêtement du coussin du siège avant

Composants et emplacement des composants

EMPLACEMENT DES COMPOSANTS

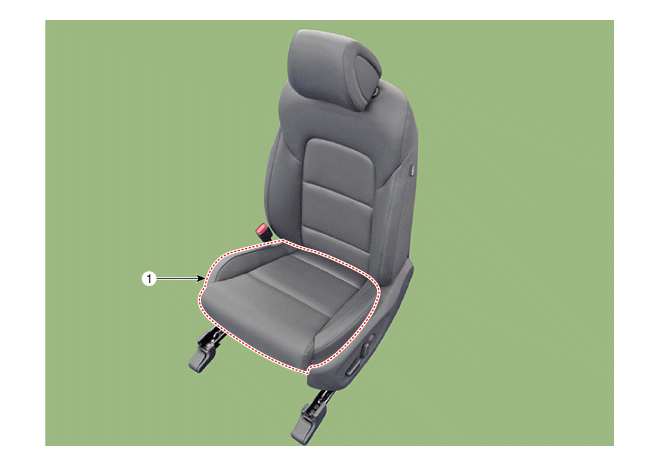

1. Revêtement de l'assise du siège avant


Procédures de réparation

REMPLACEMENT

Portez des gants pour éviter de blesser vos mains.

Lors de la dépose avec un outil de dépose ou un outil à tête plate, enveloppez les outils de ruban de protection pour éviter d'endommager les composants.
Utilisez un outil de dépose de panneau en plastique pour retirer les pièces de garniture intérieures sans endommager la surface.
Attention à ne pas plier ou rayer la garniture et les panneaux.
1.
Enlevez l'ensemble du siège avant.
(Reportez-vous à Siège avant- "Siège avant")
2.
Enlevez le recouvrement de protection interne du siège avant.
(Voir Siège avant - "Recouvrement intérieur du siège avant")
3.
Enlevez le recouvrement de protection externe du siège avant.
(Voir Siège avant - "Recouvrement extérieur du siège avant")
4.
Enlevez le protecteur inférieur de siège avant (A).

5.
Séparez le clip et retirez la conduite de ventilation d'air (A).

6.
Débranchez les connecteurs du moteur de siège avant (A).

7.
Desserrez les vis de fixation et retirez le câblage de l'airbag (A).

8.
Déconnectez le connecteur du commutateur de fin de course du siège électrique (A).

9.
Desserrez les boulons de fixation du cadre de dossier de siège avant (A).
Couple de serrage:
44,1 ~ 53,9 N.m (4,5 ~ 5,5 kgf.m, 32,5~ 39,8 lb-ft)
(Gauche)

(Droit)

10.
Déconnectez le dossier du siège avant (A) et le coussin de siège avant (B).

11.
Débranchez le connecteur du chauffage de siège avant (A).

12.
Déposez le protecteur (A) du cadre du coussin de siège avant.
(Avant)

(Arrière)

[Côté]

13.
Après déconnexion du connecteur (A), retirez la conduite de ventilation (B) en desserrant les vis.

14.
Déposez la housse du siège avant (A) du cadre du coussin de siège avant.

15.
Après avoir retiré la bande Velcro (A) et les agrafes (B) à l'intérieur du recouvrement du coussin de siège avant, retirez le recouvrement du coussin de siège (C).

16.
Pour la pose, suivez la procédure inverse de la dépose.

Assurez-vous que les connecteurs sont branchés complètement
Remplacez les clips endommagés (ou retenues de type goupille).
Pour éviter les pliures, assurez-vous que le couvercle (B) est étiré de manière régulière avant de brancher les agrafes (A).
Remplacez les clips par des neufs en utilisant un outil spécial (C) (09880-4F000).
