Composants et emplacement des composants

EMPLACEMENT DES COMPOSANTS

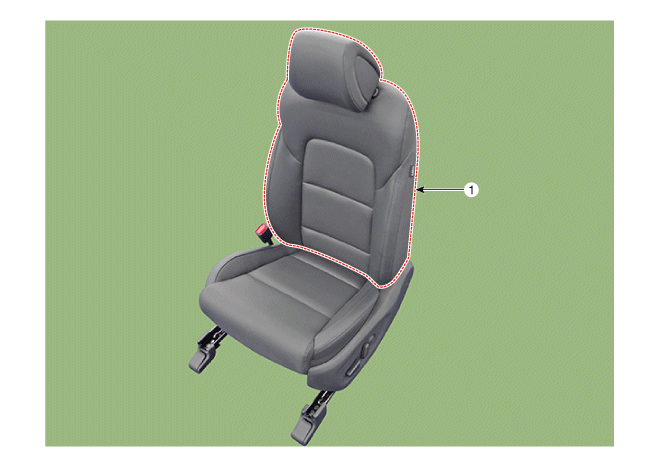

1. Revêtement du dossier du siège avant

Procédures de réparation

REMPLACEMENT

•	Portez des gants pour éviter de blesser vos mains.

•	Lors de la dépose avec un outil de dépose ou un outil à tête plate, enveloppez les outils de ruban de protection pour éviter d'endommager les composants.

•	Utilisez un outil de dépose de panneau en plastique pour retirer les pièces de garniture intérieures sans endommager la surface.

•	Attention à ne pas plier ou rayer la garniture et les panneaux.

1.	Enlevez l'ensemble du siège avant. (Reportez-vous à Siège avant- "Siège avant")

2.	Enlevez le recouvrement de protection externe du siège avant. (Reportez-vous à Siège avant - "couvercle extérieur de protection du siège avant")

3.	Enlevez le recouvrement de protection interne du siège avant. (Reportez-vous à Siège avant - "couvercle intérieur de protection du siège avant")

4.	Enlevez le protecteur inférieur de siège avant (A).

5.	Séparez le clip et retirez la conduite de ventilation d'air (A).

6.	Débranchez le connecteur du moteur de siège avant (A).

7.	Desserrez les vis de fixation et retirez le câblage de l'airbag (A).

8.	Déconnectez le connecteur du commutateur de fin de course du siège électrique (A).

Desserrez les boulons de fixation du cadre de dossier de siège avant (A).

Couple de serrage:

44,1 ~ 53,9 N.m (4,5 ~ 5,5 kgf.m, 32,5~ 39,8 lb-ft)

(Gauche)

(Droit)

10.	Déconnectez le dossier du siège avant (A) et le coussin de siège avant (B).

11.	Poussez l'ergot d'arrêt (B), déposez l'appuie-tête du siège avant (A).

12.

Retirez le panneau du dossier de siège avant (A).

(1)	Séparez le couvercle arrière supérieur en appuyant sur la goupille de verrouillage (B) dans le sens de la flèche.

(2)	Retirez le revêtement du dossier de siège avant (A) en levant dans la direction.

13.	Retournez le revêtement du dossier du siège avant. Retirez ensuite les guides de l'appuie-tête (A) en écrasant les deux côtés de la partie inférieure des guides et déposez-les.

14.	Déconnectez la gaine supérieure de ventilation d'air avant (A).

15.	Déposez le protecteur (A) du cadre du dossier de siège avant.

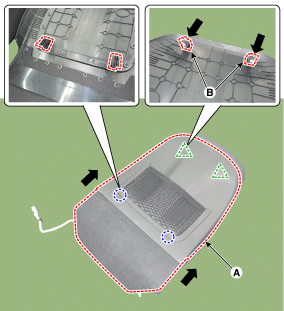

16.	Après avoir retiré la bande Velcro (A) et les agrafes (B) à l'intérieur du recouvrement du dossier de siège avant, retirez le recouvrement du dossier de siège (C).

17.

Pour la pose, suivez la procédure inverse de la dépose.

•	Assurez-vous que les connecteurs sont branchés complètement

•	Remplacez les clips endommagés (ou retenues de type goupille).

•	Pour éviter les pliures, assurez-vous que le couvercle (B) est étiré de manière régulière avant de brancher les agrafes (A).

•	Remplacez les clips par des neufs en utilisant un outil spécial (C) (09880-4F000).
