Hyundai Tucson Revue Technique Automobile: Rétracteur de ceinture de sécurité arrière centrale

Hyundai Tucson Revue Technique Automobile / Carrosserie (Intérieur et extérieur) / Courroie de siège arrière / Rétracteur de ceinture de sécurité arrière centrale

Composants et emplacement des composants

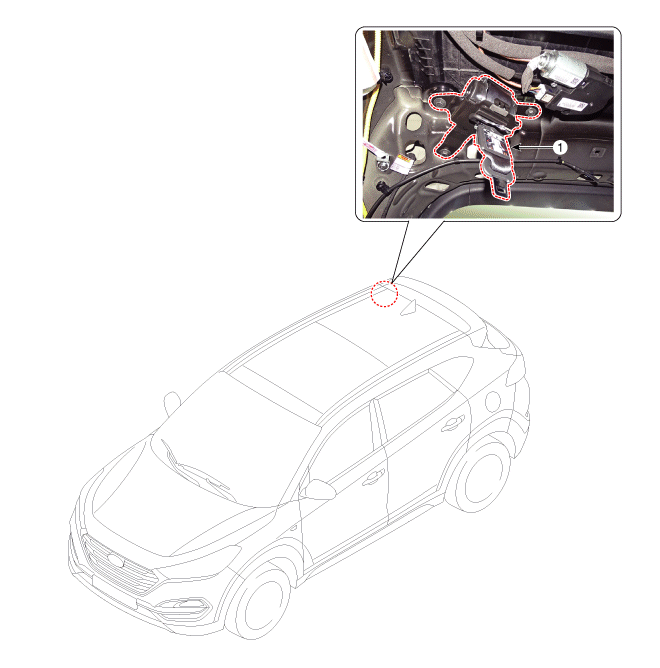

EMPLACEMENT DES COMPOSANTS

1. Rétracteur de ceinture de sécurité centrale du siège arrière

Procédures de réparation

REMPLACEMENT

•	Lors de l'installation de la ceinture de sécurité, faites attention de ne pas endommager le rétracteur.

1.	Déposez la garniture du toit. (Reportez-vous à Garniture de toit - "Garniture de toit")

Après avoir desserré les boulons de fixation, retirez l'enrouleur de ceinture au centre à l'arrière (A).

Couple de serrage:

39,2 ~ 53,9 N.m (4,0 ~ 5,5 kgf.m, 28,8 ~ 39,8 lb-ft)

Pour la pose, suivez la procédure inverse de la dépose.

•	Remplacez tout clip endommagé.
