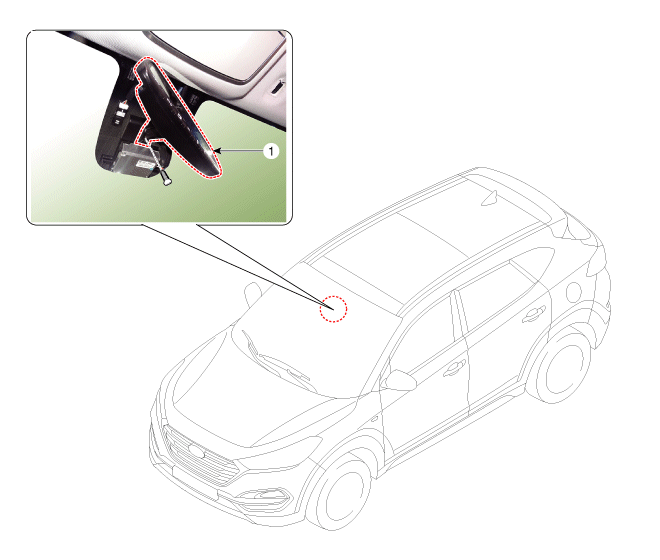

EMPLACEMENT DES COMPOSANTS |
1. Rétroviseur intérieur |
REMPLACEMENT |
|
1. |
Desserrez la vis de fixation du rétroviseur intérieur.
|
2. |
Enlevez l'ensemble du rétroviseur intérieur (A) en poussant le socle
vers le haut.
|
3. |
Pour la pose, suivez la procédure inverse de la dépose.
|
Portez des gants pour éviter de blesser vos mains.
|
1. |
Enlevez le couvercle du rétroviseur ECM (A).
|
2. |
Enlevez le couvercle du capteur de pluie (A).
|
3. |
Débranchez le connecteur du rétroviseur ECM (A).
|
4. |
Desserrez les écrous de fixation et poussez la base du rétroviseur ECM
vers le haut pour retirer le rétroviseur ECM (A).
|
5. |
Pour la pose, suivez la procédure inverse de la dépose.
|
