| COMPOSANTS |

| Contrôle |
| 1. |
Débranchez la borne négative (-) de la batterie.
|
| 2. |
Retirez le commutateur de l'absorbeur de chocs inférieur (A) après avoir
désengagé les clips de retenue.
|
| 3. |

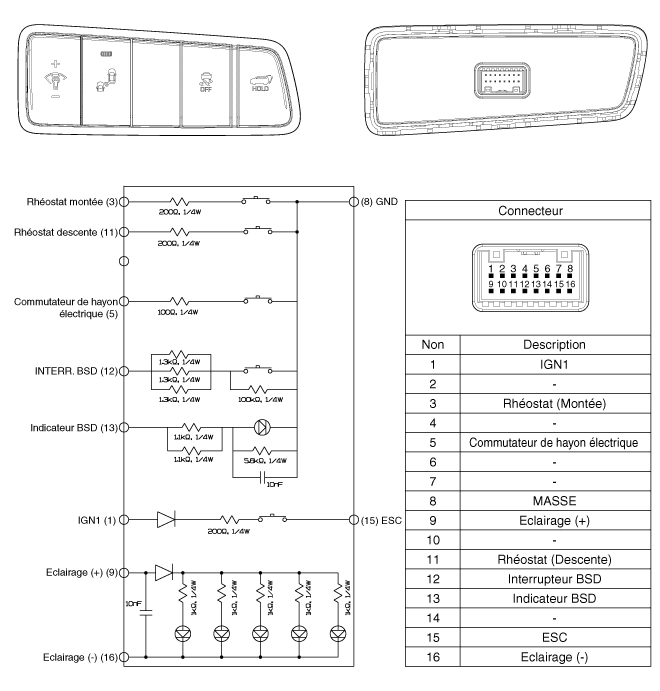

Déconnectez le connecteur (A) de l'interrupteur du rhéostat.
|
| 4. |

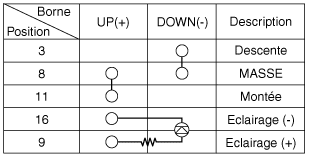

Contrôlez l'intensité d'éclairage du nouvel interrupteur du rhéostat.
Si l'intensité des lampes change sans clignotement lorsque l'on allume
le rhéostat, on peut en conclure que le rhéostat est correct.
|
À interrupteur des feux de détresse: Procédures de réparation
Feux antibrouillard avant: Procédures de réparationDiagrammes schématiques
Schéma du circuit
(AT)
(MT)
...
Composants et emplacement des composants
emplacement des composants
1. Module de commande du moteur
(ECM)
2. Capteur de pression absolue du collecteur (MAPS)
3. Sonde de température d’air d’admission (IATS)
4. Sonde de température du liquide de refroidissement du moteur (ECTS)
5. Capteur d ...
