Hyundai Tucson Revue Technique Automobile: Siège de ventilation d'air

Hyundai Tucson Revue Technique Automobile / Système électrique de carrosserie / Siège électrique / Siège de ventilation d'air

Composants et emplacement des composants

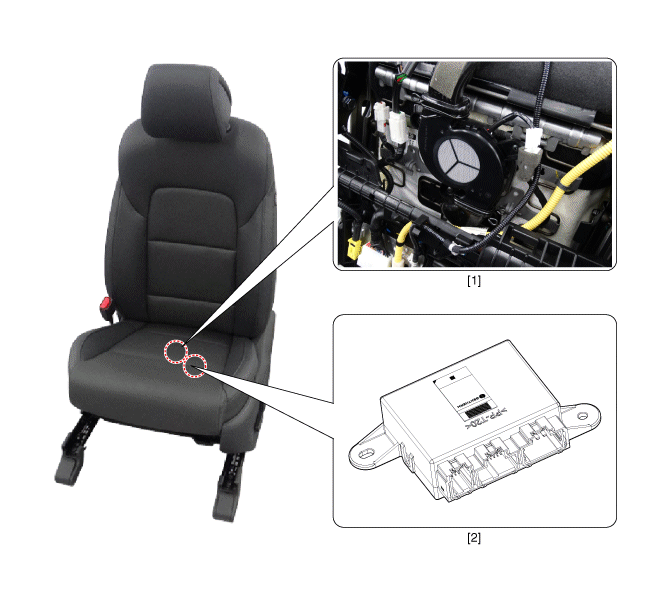

EMPLACEMENT DES COMPOSANTS

1. Unité du siège de ventilation (siège passager uniquement)

3. Ventilation siège soufferie

Diagrammes schématiques

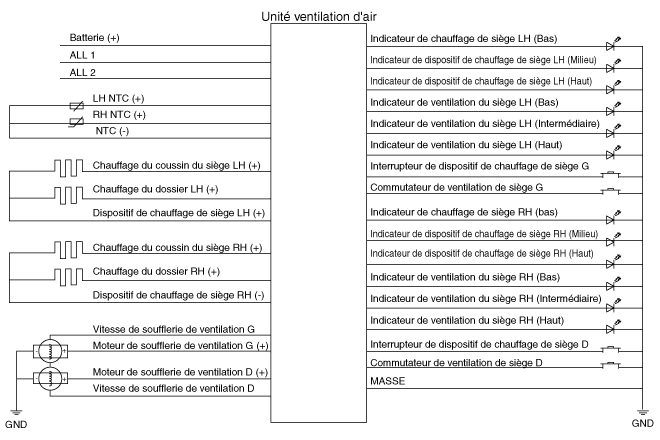

Schéma du circuit

Procédures de réparation

DÉPOSE

[Ventilation + soufflerie]

1.	Débranchez la borne négative (-) de la batterie.

2.	Enlevez le siège avant. (Reportez-vous à Carrosserie - "Siège avant")

3.	Déconnectez le connecteur de soufflerie (A) après avoir déposé le clip de retenue (B).

4.	Déposez le VENTILATEUR de soufflerie (A) après avoir retiré les vis.

[Unité de ventilation de siège]

1.	Débranchez la borne négative (-) de la batterie.

2.	Retirez le siège passager avant. (Reportez-vous à Carrosserie - "Siège avant")

3.	Desserrez les vis de l'unité de siège de ventilation.

4.	Déposez l'unité du siège de ventilation (A) en déconnectant les connecteurs (B).

INSTALLATION

[Ventilation + soufflerie]

1.	Installez le ventilateur de soufflerie.

2.	Installez le conduit.

3.	Installez l'ensemble du siège avant.

4.	Brancher la borne négative (-) de la batterie.

[Unité de ventilation de siège]

1.	Installez l'unité du siège de ventilation.

2.	Installez l'ensemble du siège avant.

3.	Brancher la borne négative (-) de la batterie.

Contrôle

Mode diagnostic

1.	Vous pouvez entrer le mode de diagnostic en actionnant le bouton de ventilation du siège.

Vous pouvez entrer le mode de diagnostic en vous reportant à la description suivante.

•	Appuyez sur ALL ON tout en appuyant sur le bouton de siège de ventilation depuis ALL OFF.

•	Maintenez ALL ON enfoncé pendant plus de deux secondes avant de l'actionner deux fois pendant plus de cinq secondes.

•	La LED indiquant les sièges conducteur et passager clignote dans l'ordre bas, intermédiaire, haut.

Après avoir entré le mode de diagnostic, vous pouvez contrôler la défaillance en contrôlant la LED clignotant.

[Commutateur chauffage et ventilation]

Témoin de défaillance

Clignotement de la LED

Articles à vérifier

Inspections détaillées

[LED chauffage siège]
Bas : CLIGNOTEMENT
Intermédiaire : CLIGNOTEMENT
Haut : CLIGNOTEMENT

Court-circuit à l'alimentation du câble de chauffage de siège (Court-circuit)

1)	Court-circuit à l'alimentation du câble de chauffage de siège (Court-circuit)

[LED chauffage siège]
Bas : CLIGNOTEMENT
Intermédiaire : CLIGNOTEMENT
Haut : OFF

Déconnexion de l'alimentation du câble de chauffage de siège (déconnexion)

1)	Connecteur déconnecté ou manquant de la ligne d'alimentation du siège de chauffage

[LED chauffage siège]
Bas : OFF
Intermédiaire : CLIGNOTEMENT
Haut : OFF

NTC (déconnexion)

1)	NTC (déconnexion)

2)	Connecteur déconnecté ou manquant de NTC

[LED chauffage siège]
Bas : CLIGNOTEMENT
Intermédiaire : OFF
Haut : OFF

NTC (court-circuit)

1)	Court-circuit de la borne NTC

[LED du siège de ventilation]
Bas : CLIGNOTEMENT
Intermédiaire : CLIGNOTEMENT
Haut : OFF

Déconnexion de l'alimentation de la soufflerie de ventilation
Court-circuit de la ligne de signal de la soufflerie de ventilation

1)	Connecteur déconnecté ou manquant de la ligne d'alimentation de ventilation

2)	Connecteur déconnecté ou manquant de la ligne de signal de ventilation

[LED du siège de ventilation]
Bas : CLIGNOTEMENT
Intermédiaire : CLIGNOTEMENT
Haut : CLIGNOTEMENT

Court-circuit de l'alimentation de la soufflerie de ventilation (court-circuit)

1)	Court-circuit de l'alimentation de la soufflerie de ventilation (court-circuit)

4.	Vous pouvez contrôler le dysfonctionnement en contrôlant la LED clignotante.

5.	L'unité de siège ventilé enregistre le dysfonctionnement apparu.

6.	Si vous actionnez le bouton de chauffage de siège passager pendant plus de cinq secondes, la LED clignote quatre fois, signalant un dysfonctionnement de la mémoire et la mémoire enregistrée est supprimée.

7.	L'actionnement du bouton ALL OFF termine le mode de diagnostic pour le siège ventilé.

8.	Vous pouvez contrôler si le système de siège ventilé fonctionne correctement après avoir actionné ALL ON. Si vous souhaitez contrôler le code d'erreur, vous pouvez vous reporter à la procédure 2 ci-dessus.
