Hyundai Tucson Revue Technique Automobile: SILENCIEUX

Hyundai Tucson Revue Technique Automobile / Système mécanique du moteur / Système d′admission et d′échappement / SILENCIEUX

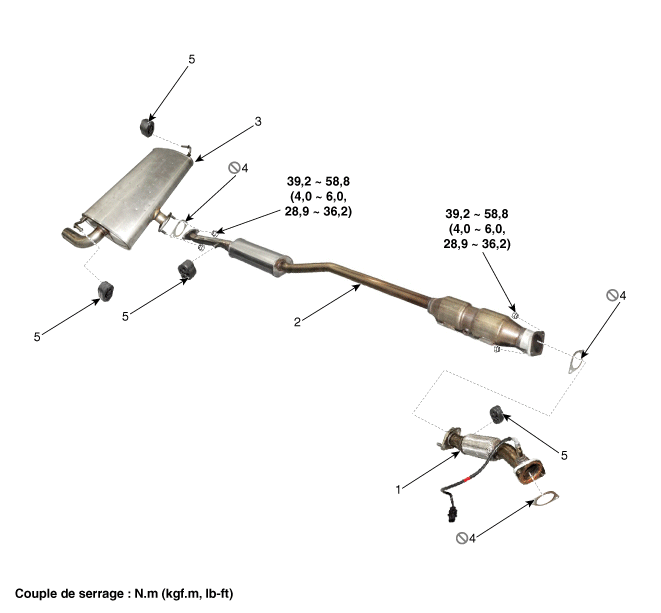

Composants et emplacement des composants

COMPOSANTS

1. Silencieux avant
2. Convertisseur catalytique & silencieux central
3. Silencieux principal
 4. Joint d’étanchéité
5. Support

Procédures de réparation

Dépose et pose
Silencieux avant
1.
Débranchez le connecteur de la sonde d'oxygène chauffée (A) puis déposez-le du support.
2.
Déposez le couvercle inférieur arrière du compartiment moteur (A).
3.
Détachez le collier en caoutchouc (A) du silencieux avant.
4.
Déposez le silencieux avant (B).
Couple de serrage:
39,2 ~ 58,8 Nm (4,0 ~ 6,0 kgf.m, 28,9 ~ 43,4 lb-ft)


•
Lors de l'installation, remplacez par de nouveaux joints.
5.
Pour la pose, suivez la procédure inverse de la dépose.
Silencieux central
1.
Déposez la sonde d'oxygène chauffée.
(Reportez-vous au système de carburant/commande moteur - "Sonde d'oxygène chauffé (HO2S)")
2.
Déposez l'ensemble (A) catalyseur et du silencieux central.
Couple de serrage:
39,2 ~ 58,8 Nm (4,0 ~ 6,0 kgf.m, 28,9 ~ 43,4 lb-ft)


•
Lors de l'installation, remplacez par de nouveaux joints.
3.
Pour la pose, suivez la procédure inverse de la dépose.
Silencieux principal
1.
Enlevez le silencieux principal (A).
Couple de serrage:
39,2 ~ 58,8 Nm (4,0 ~ 6,0 kgf.m, 28,9 ~ 43,4 lb-ft)


•
Lors de l'installation, remplacez par de nouveaux joints.
2.
Pour la pose, suivez la procédure inverse de la dépose.
Procédure de remplacement de silencieux central avec collier
Sous garantie : Remplacez le silencieux central.
Hors garantie : Il est possible de remplacer le silencieux central comme dans la procédure ci-dessous.
1.
Vérifiez que la pièce de serrage du silencieux central n'est pas endommagée ou déformée.
Si le silencieux est trop corrodé pour être serré, remplacez l'ensemble le silencieux central.
2.
Repérez l'écart (A, B, C, D, E, F) entre le tuyau d'échappement (ou garniture du hayon) et le pare-chocs arrière.
[Type de tuyau]

[Type de garniture]

[Type de garniture intégré au pare-chocs]

3.
Déposez le catalyseur et le silencieux central (A).
4.
Coupez le silencieux central comme dans l'instruction ci-dessous.
[Avec bosse]
–
Coupez la bosse avant du silencieux.
[Sans bosse]
–
Couper le silencieux en vous référant à la bosse avant du silencieux A/S comme le montre l'image ci-dessous.
[Silencieux A/S]
–
Coupez la bosse arrière du silencieux A/S.

•
Pour éviter une fuite, enlevez la rouille sur la pièce de serrage ou la bavure de la pièce de coupe.
•
Coupez à la verticale le tuyau.

•
Coupe-tube disponible pour couper le tuyau à la verticale.

•
Utilisez une scie à métaux comme dans la procédure ci-dessous, si un coupe-tube est n'est pas à disposition.
1)
Marquez la position de coupe pour couper le tuyau à la verticale.
2)
Coupez le tuyau le long de la ligne de marquage à l'aide d'une scie à métaux.
5.
Installez le silencieux central.
(1)
Installez le catalyseur (A) et le silencieux central (B) pour A/S en serrant légèrement les écrous, mais pas complètement.


•
Lors de l'installation du silencieux, remplacez le joint par un nouveau.
(2)
Placez la pince (A) entre la partie de coupe de chaque tuyau et serrez légèrement la pince, mais pas complètement.
(3)
Serrez le catalyseur et le silencieux central au couple spécifié.
Couple de serrage:
39,2~58,8 N.m (4,0 ~ 6,0 kgf.m, 28,9~43,4 lb-ft)
(4)
Comparez l'écart entre le tuyau d'échappement (ou garniture du hayon) et le pare-chocs arrière avec le rapport mesuré avant de retirer l'ensemble du silencieux central.

•
Si le tuyau d'échappement est installé différemment par rapport à la position initiale, le pare-chocs peut être endommagé par la chaleur du tuyau ou interférer entre le tuyau d'échappement et le pare-chocs arrière.
(5)
Ne serrez pas le collier à ce moment. Serrez les écrous de serrage au couple spécifié, tour à tour.
Couple de serrage:
17,6~23,5 N.m (1,8 ~ 2,4 kgf.m, 13,0~17,4lb-ft)


•
Ne réutilisez pas le collier qui a été complètement serré. Réutilisez un collier qui a été complètement serré peut causer des fuites.
