Hyundai Tucson Revue Technique Automobile: Soupape de commande de la pression du carburant

Hyundai Tucson Revue Technique Automobile / Système de commande du moteur/carburant / À CAPTEUR DE PRESSION ABSOLUE DU COLLECTEUR (MAPS) / Soupape de commande de la pression du carburant

Description et fonctionnement

Description

La soupape de commande du régulateur de pression du carburant est installée sur la pompe à carburant à haute pression et contrôle le débit de carburant pénétrant dans les injecteurs en fonction du signal ECM calculé sur la base des différents états du moteur.

Spécifications

Spécification

Élément	Spécification
Résistance de la bobine ( )	0,5 [20°C (68°F)

Recherche de pannes

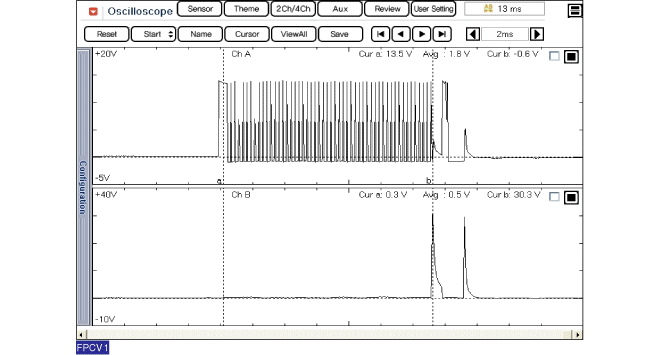

Forme d'onde du signal

Diagrammes schématiques

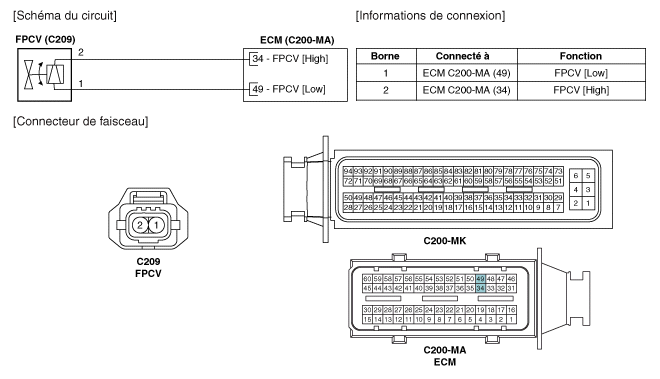

Schéma du circuit

(AT)

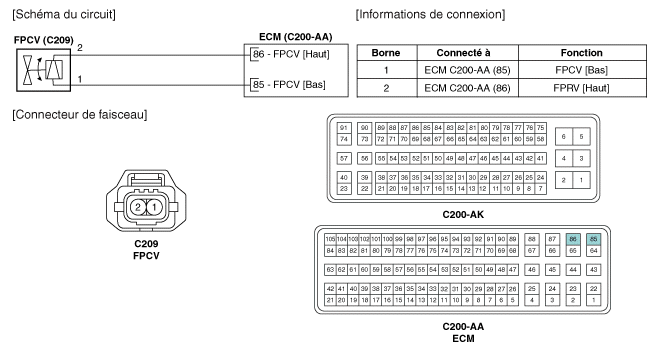

(MT)

Procédures de réparation

Contrôle

1.	Réglez le contacteur d'allumage en position OFF et débranchez le câble négatif de la batterie (-).

2.	Débranchez le connecteur de la soupape du régulateur de pression du carburant.

3.	Mesurez la résistance entre les bornes 1 et 2 de la soupape du régulateur de pression du carburant.

Vérifiez que la résistance est dans la norme.

Spécification :Se référer aux "Spécifications"

DÉPOSE

(Voir Système d'alimentation en carburant - "Pompe à carburant haute pression")

INSTALLATION

(Voir Système d'alimentation en carburant - "Pompe à carburant haute pression")
