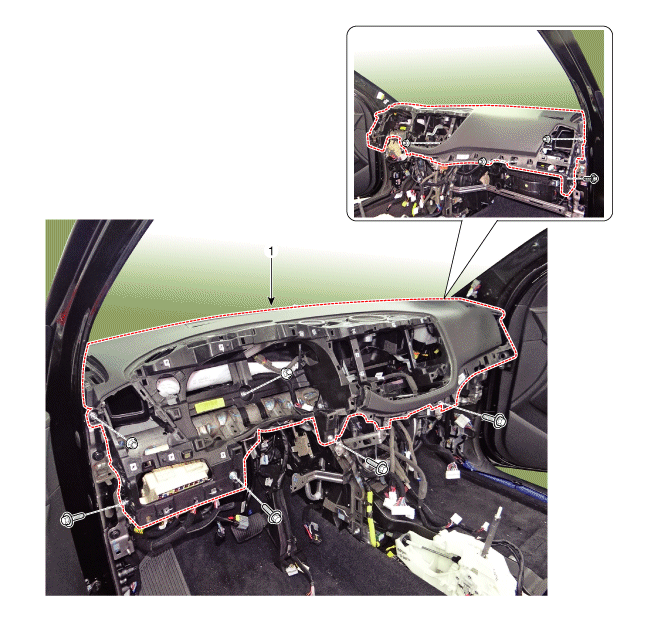

1. Tableau de bord principal

Procédures de réparation

REMPLACEMENT

•	Portez des gants pour éviter de blesser vos mains.

•	Lors de la dépose avec un outil de dépose ou un outil à tête plate, enveloppez les outils de ruban de protection pour éviter d'endommager les composants.

•	Utilisez un outil de dépose de panneau en plastique pour retirer les pièces de garniture intérieures sans endommager la surface.

•	Attention à ne pas plier ou rayer la garniture et les panneaux.

1.	Déposer l’ensemble de la console du plancher. (Reportez-vous à Console au plancher - "Console au plancher")

2.	Déposez le panneau inférieur du coussin anti-collision. (Reportez-vous à Tableau de bord - "Tableau de bord inférieur")

3.	Déposez le panneau du groupe d’instruments. (Voir Rembourrage du groupe d'instruments - "Panneau de console centrale")

4.	Déposez l'unité de commande du climatiseur et du chauffage. (Reportez-vous à chauffage, ventilation, climatisation - "Chauffage & unité de commande de climatisation (manuel)") (Reportez-vous à chauffage, ventilation, climatisation - "Chauffage & unité de commande de climatisation (DATC)")

5.	Déposez le panneau central du tableau de bord. (Reportez-vous à Tableau de bord - "Tableau de bord central")

6.	Enlevez le volant. (Reportez-vous au Système de direction - "Volant de direction")

7.	Déposez le panneau inférieur de la garniture de la colonne de direction. (Reportez-vous à Tableau de bord - "Carter de colonne de direction")

8.	Démontez l'interrupteur multifonction. (Reportez-vous au système électrique de carrosserie - "Contacteur multifonctions".)

9.	Retirez le combiné d’instruments. (Reportez-vous au système électrique de carrosserie - "Groupe d'instruments".)

10.	Déposez le haut-parleur central. (Voir Système électrique de la carrosserie - "Haut-parleur")

11.	Après avoir desserré la vis de fixation, enlevez la garniture latérale du rembourrage de sécurité [G] (A).

12.	Déconnectez le connecteur de la lampe de sécurité (A).

13.	Desserrez les boulons de fixation (A).

14.	Desserrez les écrous et boulons de fixation et retirez le rembourrage de sécurité principal (A).

15.	Déconnectez les connecteurs d'airbag du passager (A).

16.

Pour la pose, suivez la procédure inverse de la dépose.

•	Assurez-vous que le tableau de bord rentre dans les glissières de façon correcte.

•	Avant de serrer les boulons, assurez-vous que le câblage du tableau de bord ne soit pas écrasé.

•	Assurez-vous que les connecteurs sont branchés correctement et que le fil d'antenne est connecté correctement.

•	Assurez-vous que chaque composant fonctionne correctement.

•	Remplacez les clips endommagés (ou retenues de type goupille).
