Hyundai Tucson Revue Technique Automobile: Toit ouvrant panoramique

Composants et emplacement des composants

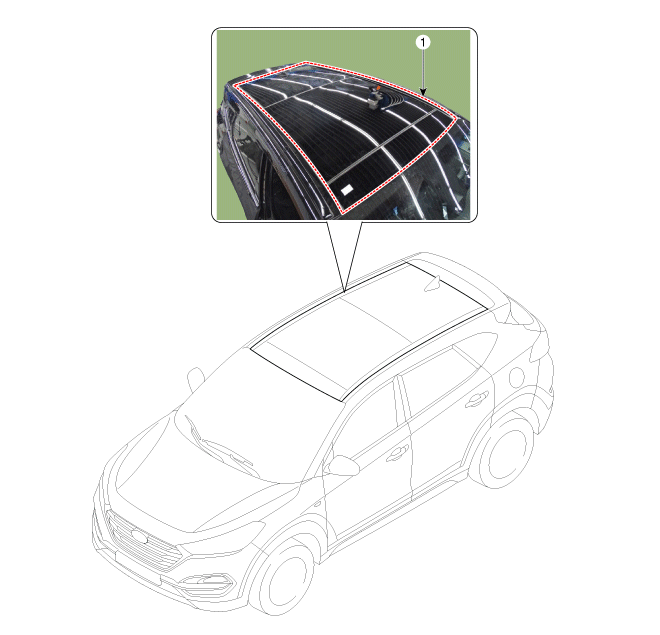

emplacement des composants

1. Ensemble du toit ouvrant panoramique


Procédures de réparation

REMPLACEMENT
[Démontage]
1.
Déposez la garniture du toit.
(Reportez-vous à Garniture de toit - "Garniture de toit")
2.
Déposez le pare-brise.
(Voir "Vitre du pare-brise")
3.
Déposez le porte-bagage du toit.
(Reportez-vous à Moulure latérale de carrosserie - "Porte-bagages")
4.
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la moulure du toit (A).

Remplacez la moulure de toit par une neuve.

5.
Desserrez les écrous du toit ouvrant panoramique (A).
(Avant)

(Arrière)

6.
Desserrez les boulons (A) du toit ouvrant panoramique.

7.
Tirez le fil carré (A) sur les côtés, puis appliquez une force dans la direction de la flèche pour couper le joint résiduel sur le bord avant (B).

Veillez à porter des gants pour protéger vos mains contre les risques de blessures.
Veillez à protéger vos mains des brûlures en raison de la chaleur générée lors de la manipulation du câble.
Veillez à ne pas rompre le câblage.

Veillez à ne pas endommager la carrosserie.

Lors de l'utilisation du câblage, un assistant est nécessaire.

8.
Lorsque le fil de câblage est visible dans la carrosserie, tirez le fil de câblage (A) dans le sens de la flèche.

9.
Tirez le fil carré (B) sur les côtés, puis appliquez une force dans la direction de la flèche pour couper le joint résiduel sur la partie avant (A-A).
B(1): Tâche dans la voiture
B(2): Tâche à l'extérieur de la voiture

Veillez à porter des gants pour protéger vos mains contre les risques de blessures.
Veillez à protéger vos mains des brûlures en raison de la chaleur générée lors de la manipulation du câble.
Veillez à ne pas rompre le câblage.

Veillez à ne pas endommager la carrosserie.

Lors de l'utilisation du câblage, un assistant est nécessaire.


Lorsque vous utilisez des fils pour enlever le joint résiduel, il peut y avoir des interférences entre le trou de l'écrou et le trou du dispositif. Par conséquent, lors de la dépose du joint liquide, suivez les images indiquées ci-dessous. :
① Utilisez un grattoir ou un tournevis à tête plate pour élargir le jeu entre la carrosserie et le toit ouvrant panoramique
② Tournez et tirez le fil (A) entre le trou d'écrou et le tour du dispositif (B) dans le sens de la flèche. Recoupez ensuite le joint résiduel.

Veillez à ne pas endommager le trou de l'écrou (C).
Veillez à ne pas endommager le trou du dispositif (D).

10.
Tirez le fil carré (B) sur les côtés, puis appliquez une force dans la direction de la flèche pour couper le joint résiduel sur la partie latérale (A-A).
B(1): Tâche dans la voiture
B(2): Tâche à l'extérieur de la voiture

Veillez à porter des gants pour protéger vos mains contre les risques de blessures.
Veillez à protéger vos mains des brûlures en raison de la chaleur générée lors de la manipulation du câble.
Veillez à ne pas rompre le câblage.

Veillez à ne pas endommager la carrosserie.

Lors de l'utilisation du câblage, un assistant est nécessaire.

11.
Désengagez le support latéral à l'aide d'un tournevis à tête plate et tirez le câble (A) vers l'intérieur.

Veillez à ne pas endommager la carrosserie.

12.
Tirez le fil carré (B) sur les côtés, puis appliquez une force dans la direction de la flèche pour couper le joint résiduel sur la partie arrière (A-A).
B(1): Tâche dans la voiture
B(2): Tâche à l'extérieur de la voiture

Veillez à porter des gants pour protéger vos mains contre les risques de blessures.
Veillez à protéger vos mains des brûlures en raison de la chaleur générée lors de la manipulation du câble.
Veillez à ne pas rompre le câblage.

Veillez à ne pas endommager la carrosserie.

Lors de l'utilisation du câblage, un assistant est nécessaire.


Lorsque vous utilisez des fils pour enlever le joint résiduel, il peut y avoir des interférences entre le trou de l'écrou et le trou du dispositif. Par conséquent, lors de la dépose du joint liquide, suivez les images indiquées ci-dessous.
① Utilisez un grattoir ou un tournevis à tête plate pour élargir le jeu entre la carrosserie et le toit ouvrant panoramique.
② Tournez et tirez le fil (A) entre le trou d'écrou et le tour du dispositif (B) dans le sens de la flèche. Recoupez ensuite le joint résiduel.

Veillez à ne pas endommager le trou de l'écrou (C).
Veillez à ne pas endommager le trou du dispositif (D).

13.
Déposez l'ensemble du toit ouvrant panoramique (A) après avoir coupé le joint d'étanchéité de tous les côtés.

Veillez à ne pas endommager le toit ouvrant panoramique lors de la dépose.

(Pose)
1.
Grattez avec un couteau le vieil adhésif sur une épaisseur d'environ 2 mm (0,08 in.) sur la surface d'adhésion de la bride d'ouverture du toit ouvrant panoramique.

Ne grattez pas la peinture de la carrosserie, la surface d'adhésion risque de diminuer sur la peinture endommagée.
Enlevez le caoutchouc et les dispositifs de fixation de la carrosserie.
Protéger les surfaces environnantes avant d′appliquer le primaire.

2.
Nettoyez la surface d'adhésion de la carrosserie à l'aide d'une éponge imbibée d'alcool. Après le nettoyage, éloignez l'huile, la graisse et l'eau de la surface.

3.
Nettoyez le bord du panneau de la carrosserie et du toit ouvrant panoramique avec de l'alcool ou un pistolet à air comprimé.
4.
Enduisez de primaire le bord du panneau de la carrosserie.

Une fuite d'eau peut survenir si vous touchez la zone enduite de primaire après l'installation du toit ouvrant panoramique.
N'appliquez jamais de primaire sur la carrosserie du toit ouvrant.
Empêchez tout corps étranger de contaminer la zone enduite de primaire.

5.
Appliquez du primaire sur le bord du toit ouvrant panoramique.

Une fuite d'eau peut survenir si vous touchez la zone enduite de primaire après l'installation du toit ouvrant panoramique.
N'appliquez jamais de primaire sur la carrosserie du toit ouvrant.
Empêchez tout corps étranger de contaminer la zone enduite de primaire.

6.
Appliquez le joint d'étanchéité (B) sur le toit ouvrant panoramique (A) avec un pistolet à colle.

Appliquez le joint d'étanchéité à l'aide du pistolet à colle en veillant à ne pas laisser d'espace afin d'éviter toute fuite d'eau.

7.
Quand vous installez le toit ouvrant panoramique, faites correspondre l'orifice du dispositif central de la carrosserie (A) avec la bride de carrosserie.
(Avant)

(Arrière)

8.
Une fois le toit ouvrant panoramique installé, contrôlez l'alignement et les espaces de chaque côté.

SECTION
Alignement
Écartement
AVANT
A - A
1,0 mm (0,0394 pouce)
6 ± 1 mm(0,2362 ~ 0,0394 in)
ARRIÈRE
B - B
-0,95 ~ 0,55 mm(0,0374 ~ 0,0217 in)
5 ± 1 mm(0,1969 ± 0,0394 in)
Latéral
C-C
-
4 ± 1 mm(0,1575 ± 0,0394 in)

9.
Installez les écrous de fixation du toit ouvrant panoramique (A).
(Avant)
Couple de serrage:
19,6 ~ 29,4 Nm (2,0 ~ 3,0 kgf.m, 14,5 ~ 21,7 lb-ft)

(Arrière)
Couple de serrage:
19,6 ~ 29,4 Nm (2,0 ~ 3,0 kgf.m, 14,5 ~ 21,7 lb-ft)

10.
Installez les boulons (A) du toit ouvrant panoramique.
Couple de serrage:
19,6 ~ 29,4 Nm (2,0 ~ 3,0 kgf.m, 14,5 ~ 21,7 lb-ft)

11.
Installez le pare-brise.
(Voir "Vitre du pare-brise")
12.
Pour vous assurer que le joint d'étanchéité appliqué est totalement durci, laissez le véhicule sur une surface plate pendant 4 heures au moins après avoir installé le toit ouvrant panoramique.

Si la conduite du véhicule est inévitable, roulez à une vitesse basse pendant au moins 8 heures.
Conseillez au conducteur d'éviter toute conduite agressive ou la conduite sur des routes accidentées pendant 2-3 jours après installation du toit ouvrant panoramique.
13.
Effectuez un test de fuite.

Le test de fuite doit être effectué 4 heures au moins après la fin de l'installation du toit ouvrant panoramique.
Ne projetez pas directement de l'eau sous haute pression sur la zone du joint du toit ouvrant.
14.
Installez la moulure de toit arrière (A).

Remplacez la moulure de toit par une neuve.

15.
Installez le porte-bagage du toit.
(Reportez-vous à Moulure latérale de carrosserie - "Porte-bagages")
16.
Installez la garniture du toit.
(Reportez-vous à Garniture de toit - "Garniture de toit")
