Hyundai Tucson Revue Technique Automobile: Traverse arrière: Procédures de réparation

Hyundai Tucson Revue Technique Automobile / Système de suspension / Système de suspension arrière / Traverse arrière: Procédures de réparation

DÉPOSE

Déposez l'ensemble roue/pneu avant (A) du moyeu.

Couple de serrage:

88,3 ~ 107,9 Nm (9,0 ~ 11,0 kgf.m, 65,1 ~ 79,6 lb-ft)

•	Faites attention de ne pas endommager les boulons du moyeu pendant que vous enlevez la roue et le pneu avant (A).

2.	Déposez le bras inférieur arrière. (Reportez-vous au Système de suspension arrière - "Bras inférieur arrière")

3.	Déposez l′amortisseur arrière. (Reportez-vous à Suspension arrière - "Amortisseur arrière".)

4.	Enlevez le bras supérieur arrière. (Reportez-vous au Système de suspension arrière - "Bras supérieur arrière")

5.	Enlever le bras oscillant. (Reportez-vous au Système de suspension arrière - "Bras oscillant")

6.	Enlevez le bras passager arrière. (Reportez-vous au Système de suspension arrière - "Accoudoir arrière")

7.	Séparez l'arbre d'entraînement. [4RM uniquement] (Reportez-vous à Essieu et Arbre de transmission - "Arbre de transmission avant")

8.	Démontez la tête de pont. [4RM uniquement] (Reportez-vous à Essieu et Arbre de transmission - "Support de différentiel arrière")

9.	Déposez le bras de la barre stabilisatrice arrière. (Voir Système de la suspension arrière - "Barre stabilisatrice arrière")

10.	Déposez le silencieux. (Reportez-vous à Système mécanique du moteur - "Silencieux".)

11.

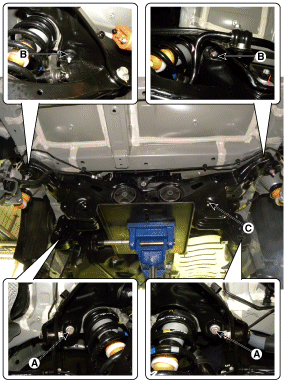

Desserrez les boulons de fixation (A) et les écrous (B), puis retirez la traverse arrière (C) avec le cadre.

Couple de serrage:

156,9 ~ 176,5 N.m (16,0 ~ 18,0 kgf.m, 115,7 ~ 130,2 lb-ft)

•	Réglez le cric de transmission sous le bras inférieur afin de retirer l'amortisseur en l'absence de charge.

12.	Pour la pose, suivez la procédure inverse de la dépose.

13.	Vérifiez l'alignement. (Reportez-vous à pneus/roues - "Alignement")
