Hyundai Tucson Revue Technique Automobile: Traverse d'auvent

Hyundai Tucson Revue Technique Automobile / Carrosserie (Intérieur et extérieur) / Coussin anticollision / Traverse d'auvent

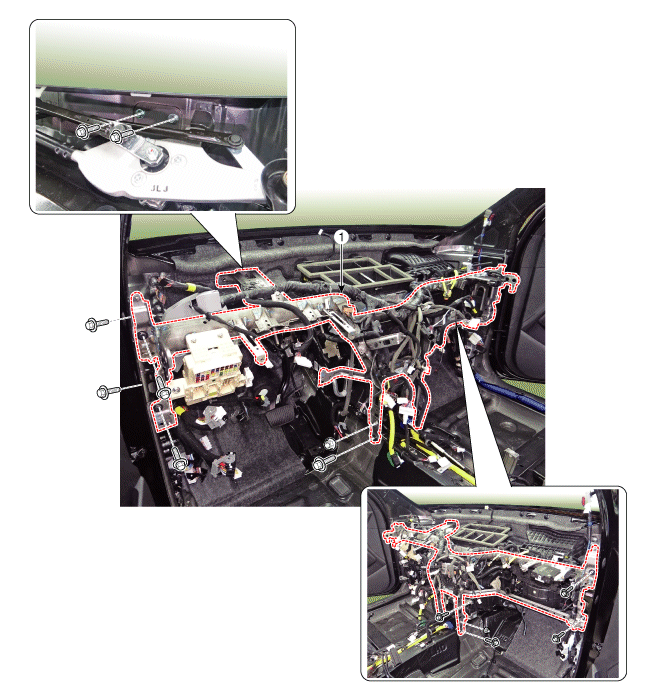

Composants et emplacement des composants

EMPLACEMENT DES COMPOSANTS

1. Traverse d’auvent

Procédures de réparation

REMPLACEMENT

•
Portez des gants pour éviter de blesser vos mains.

•
Lors de la dépose avec un outil de dépose ou un outil à tête plate, enveloppez les outils de ruban de protection pour éviter d'endommager les composants.
•
Utilisez un outil de dépose de panneau en plastique pour retirer les pièces de garniture intérieures sans endommager la surface.
•
Attention à ne pas plier ou rayer la garniture et les panneaux.
1.
Déposez le couvercle supérieur d'auvent.
(Voir le groupe "Couvercle supérieur d’auvent")
2.
Retirez l’assemblage du rembourrage de protection.
(Reportez-vous à Tableau de bord - "Tableau de bord principal")
3.
Débranchez les connecteurs de la colonne de direction.
(Reportez-vous au groupe Système de direction - colonne et arbre de direction)
4.
Desserrez les écrous de fixation et les boulons traversants dans la zone frontale et abaissez la colonne de direction.
(Reportez-vous au groupe Système de direction - colonne et arbre de direction)
5.
Déposez la pédale de l'accélérateur.
(Voir Système de carburant/commande du moteur - "Capteur de position d'accélérateur (APS)")
6.
Séparez le tapis de sol (A) pour avoir plus d'espace lors du retrait de la conduite de chauffage arrière.
7.
Desserrez les écrous, puis séparez le conduit d'air arrière (A).
8.
Desserrez les écrous, puis séparez le conduit d'air du plancher (A).
9.
Débranchez le connecteur (A) du module de commande d'airbag (SRSCM).
10.
Débranchez le connecteur (A) et les attaches de fixation de câblage du montant avant.
[Conducteur]

[Passager]

11.
Déconnectez le câble d'antenne (A) et les connecteurs de clé Smart (B).
12.
Déconnectez les connecteurs de la boîte de jonction du compartiment passager (A).
13.
Déconnectez le connecteur de l'unité BCM (A).
14.
Débranchez les connecteurs du boîtier multiple (A).
[Conducteur]

[Passager]

15.
Débranchez les connecteurs de l'unité de soufflerie et de chauffage.
[Conducteur]
(1)
Débranchez l'actionneur de mode (A) et l'actionneur de température (B).
(2)
Débranchez le connecteur du chauffage PTC (A).
(3)
Débranchez le connecteur du capteur de température de l'évaporateur (A).
[Passager]
(4)
Débranchez l'actionneur de température (A), l'ioniseur du groupe d'instruments (B) et le connecteur de la résistance (C).
(5)
Débranchez l'actionneur de désembuage auto (A) et le connecteur de l'actionneur d'admission (B).
(6)
Débranchez le connecteur (A) du moteur de soufflerie.
16.
Après avoir desserré les boulons et les écrous, enlevez la traverse d'auvent (A).
17.
Pour la pose, suivez la procédure inverse de la dépose.

•
Assurez-vous que le tableau de bord rentre dans les glissières de façon correcte.
•
Avant de serrer les boulons, assurez-vous que le câblage du tableau de bord ne soit pas écrasé.
•
Assurez-vous que les connecteurs sont branchés correctement et que le fil d'antenne est connecté correctement.
•
Étapez le code anti-vol de la radio, puis les stations radio que le client avait programmées.
•
Assurez-vous que chaque composant fonctionne correctement.
•
Remplacez les clips endommagés (ou retenues de type goupille).
