Hyundai Tucson Revue Technique Automobile: Unité audio
Composants et emplacement des composants
[RADIO/CD/MP3]

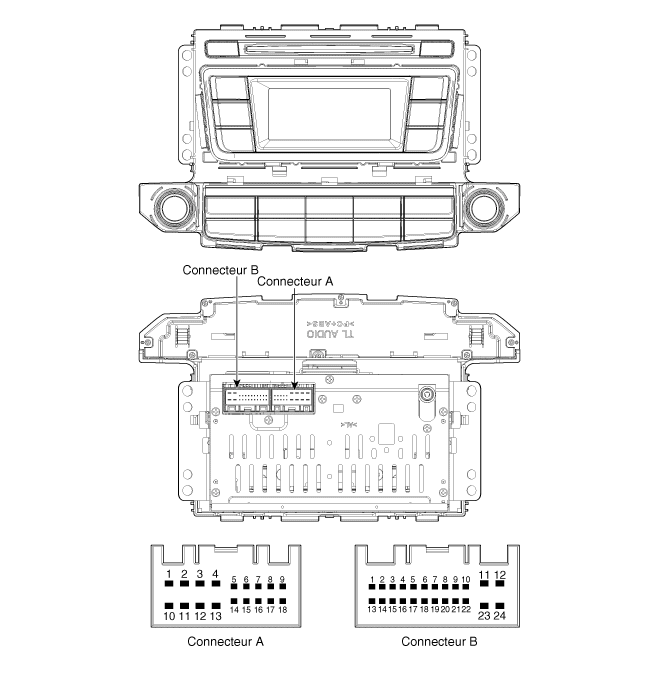

INFORMATIONS SUR LE CONNECTEUR DE LA BROCHE
N°
|
CONNECTEUR A
|
CONNECTEUR B
|
1
|
Haut-parleur arrière gauche (-)
|
-
|
2
|
Haut-parleur avant gauche (-)
|
-
|
3
|
Haut-parleur avant droit (+)
|
-
|
4
|
Haut-parleur arrière droit (-)
|
Télécommande du volant
|
5
|
-
|
-
|
6
|
-
|
USB D (-)
|
7
|
-
|
USB VDD
|
8
|
ÉCLAIRAGE (-)
|
Entrée AUX droite
|
9
|
DÉTENTE
|
AUX MASSE
|
10
|
Haut-parleur arrière gauche (-)
|
Mic (-) (Bluetooth)
|
11
|
Haut-parleur avant gauche (-)
|
AUDIO
|
12
|
Haut-parleur avant droit (+)
|
B.
|
13
|
Haut-parleur arrière droit (-)
|
-
|
14
|
-
|
-
|
15
|
-
|
-
|
16
|
-
|
Vitesse du véhicule
|
17
|
ÉCLAIRAGE (-)
|
MASSE de la commande à distance du volant de direction
|
18
|
TÉLÉCOMMANDE/ANTENNE
|
USB D (-)
|
19
|
|
MASSE USB
|
20
|
AUX_Détection
|
21
|
Entrée AUX gauche
|
22
|
Mic (-) (Bluetooth)
|
23
|
-
|
24
|
MASSE
|
Procédures de réparation
| – |
Lors de la dépose avec un outil de dépose ou un outil à tête
plate, enveloppez les outils de ruban de protection pour éviter
d'endommager les composants.
|
| – |
Ejectez tous les disques avant de retirer l'unité principale
audio pour éviter d'endommager le mécanisme de chargement du
lecteur CD.
|
| – |
Lors de la dépose des pièces de garniture interne, utilisez
un outil de dépose de panneau en plastique afin de ne pas endommager
la surface.
|
| – |
Veillez à stocker et manipuler correctement le rembourrage de
sécurité lors de l'installation/de la dépose car du lubrifiant
et de l'huile peuvent tacher la garniture.
|
|
| 1. |
Débranchez la borne négative (-) de la batterie.
|
| 2. |
Retirez le couvercle de ventilation d'air central.
(Reportez-vous à Carrosserie - "Tableau de bord inférieur")
|
| 3. |
Déposez l'unité audio (A) après avoir desserré les vis.
|
| 4. |
Retirez l'unité principale audio après avoir débranché les connecteurs
et le câble (A).
| •
|
Si le disque n'est pas éjecté, ne le retirez pas de
force.
|
|
|
| 1. |
Connectez les connecteurs de l'unité audio et le câble.
|
| 2. |
Installez l'unité audio.
|
| 3. |
Installez le couvercle de ventilation d'air central.
|
| 4. |
Brancher la borne négative (-) de la batterie.
| •
|
Vérifiez que les câbles et les connecteurs sont branchés
correctement.
|
| •
|
Vérifiez que le système audio fonctionne correctement.
|
|
|
EMPLACEMENT DES COMPOSANTS
1. Unité audio
2. Connecteur du joint de câble d’alimentation
3. Câble d’alimentation de l’antenne
4. Antenne du toit
5 ...
Contrôle
Dépannage des hauts-parleurs
Lors de la manipulation du haut-parleur :
– ...
