Composants et emplacement des composants

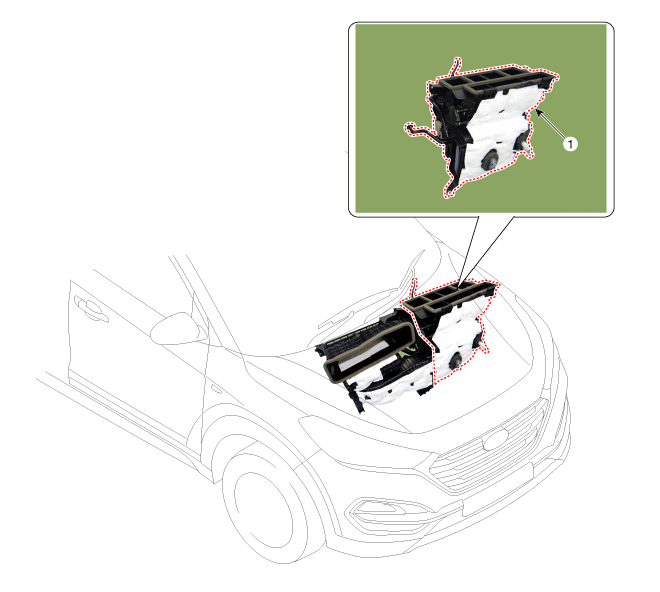

EMPLACEMENT DES COMPOSANTS

1. Unité de chauffage

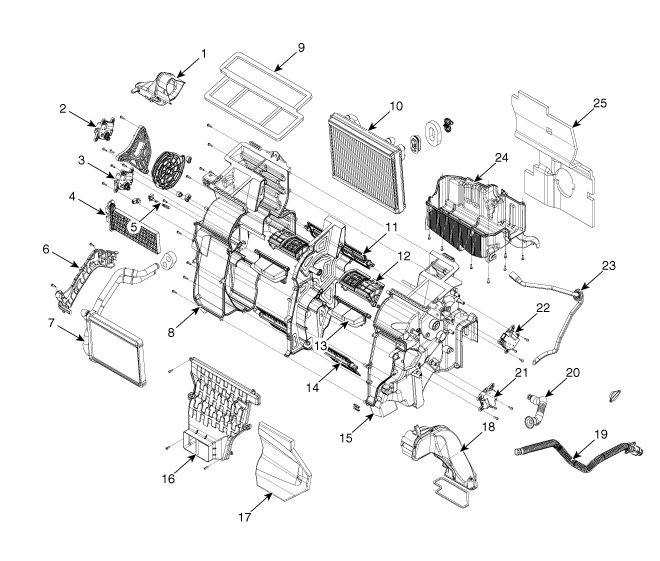

Composants

1. Conduite de liquide d'arrosage (gauche)
2. Actionneur mode
3. Actionneur de commande de température (G)
4. Dispositif de chauffage PTC
5. Sous-ensemble de la thermistance de l'évaporateur
6. Couvercle du noyau du chauffage
7. Ensemble du joint et du noyau de chauffe
8. Carter de chauffe [G]
9. Centre du joint de conduite

10. Sous-ensemble de l'évaporateur
11. Porte DEF
12. Ensemble de la porte d'évent
13. Ensemble de la porte du plancher
14. Volet de température
15. Carter de chauffe [D]
16. Couvercle du conduit de la console
17. Plaquette
18. Conduite d'arrosage [D]

19. Flexible
20. Tube de refroidissement
21. Actionneur de commande de température [D]
22. Actionneur de désembuage automatique
23. Tuyau de vidange
24. Carter inférieur du chauffage
25. Patin de l'unité de chauffage

Procédures de réparation

REMPLACEMENT

•	Si on fait levier à l'aide d'un tournevis à bout plat ou d'un outil de garniture à levier, enroulez-la avec un ruban de protection et appliquez du ruban autour des pièces concernées pour éviter un dommage.

1.	Débranchez la borne négative (-) de la batterie.

2.	Récupérez le réfrigérant avec une station de charge / une station de récupération / une station de recyclage.

3.	Une fois le moteur refroidi, purgez le liquide de refroidissement du radiateur. (Reportez-vous à Système mécanique du moteur - «Liquide de refroidissement»)

4.	Déposez le couvercle supérieur d'auvent. (Voir le groupe Carrosserie- "Couvercle supérieur d’auvent")

Après avoir desserré l'écrou de fixation, retirez le couvercle du détendeur (A).

Couple de serrage:

7,8~ 11,8 N.m (0,8 ~ 1,2 kgf.m, 5,7 ~ 8,7 Ib-ft)

Enlevez les boulons et la vanne dexpansion (A) du noyau de l'évaporateur.

Couple de serrage:

7,8~ 11,8 N.m (0,8 ~ 1,2 kgf.m, 5,7 ~ 8,7 Ib-ft)

•	Bouchez ou obturer les conduites immédiatement après avoir procédé au débranchement pour empêcher une contamination par l′humidité ou la poussière.

•	Lors de l'installation, remplacez par un nouveau joint torique.

Débranchez les tuyaux flexibles d'entrée (A) et sortie (B) du système de chauffage.

•	Du liquide de refroidissement s'écoule lors du débranchement des flexibles; le purger dans un bac de vidange. S'assurer de ne pas laisser le réfrigérant se répandre sur des parties électriques ou des surfaces peintes. En cas d′écoulement de réfrigérant, le rincer immédiatement.

8.	Desserrez les boulons de fixation de la traverse du capot.

9.	Déposer l’ensemble de la console du plancher. (Reportez-vous au groupe Carrosserie - "Console au plancher")

10.	Déposez le panneau inférieur du coussin anti-collision. (Reportez-vous à Carrosserie - "Tableau de bord inférieur")

11.	Déposez les deux côtés de la garniture du montant avant. (Reportez-vous à Carrosserie - "Garniture du montant avant")

12.	Enlever la garniture latérale d'auvent. (Reportez-vous à Carrosserie - "Moulure latérale d'auvent ")

13.	Déposez le panneau inférieur de la garniture de la colonne de direction. (Reportez-vous à Carrosserie - "Carter de colonne de direction")

14.	Enlevez le volant. (Reportez-vous au Système de direction - "Volant de direction")

15.	Déposer le multi-contact. (Reportez-vous au système électrique de carrosserie - "Contacteur multifonctions".)

16.	Abaissez la colonne de direction après avoir desserré les boulons de fixation. (Reportez-vous au groupe Système de direction - colonne et arbre de direction)

17.	Déposer l'ensemble levier de vitesse. (Voir Système de transmission automatique - "Levier de vitesses")

18.	Déposez le couvercle sous la planche de bord [D].

19.	Déposez la pédale de l'accélérateur. (Voir Système de carburant/commande du moteur - "Capteur de position d'accélérateur (APS)")

20.	Séparez le tapis de sol (A) pour avoir plus d'espace lors du retrait de la conduite de chauffage arrière.

21.	Desserrez l'écrou de fixation, puis retirez le conduit d'air arrière (A).

22.	Débranchez le connecteur (A) du module de commande d'airbag (SRSCM).

23.	Déconnectez les connecteurs du boîtier de jonction (A).

24.	Débranchez les connecteurs du boîtier multiple (A). (Côté du conducteur) [Côté passager]

25.	Débranchez les connecteurs (A) et les clips de fixation dans le montant avant. (Côté du conducteur) [Côté passager]

26.	Déposez le flexible de vidange (A).

27.	Une fois les écrous et les boulons desserrés, déposez le tableau de bord principal et la traverse d'auvent (A) simultanément.

28.

Déconnectez les connecteurs de l'unité de soufflerie et de chauffe.

(1)	Débranchez le connecteur de l'actionneur de désembuage automatique (A), le connecteur de l'actionneur d'admission (B) et déposez les clips de fixation du câblage.

(2)	Déconnectez l'actionneur de commande de température côté conducteur (A), les connecteurs de l'actionneur de commande de mode (B) et retirez les clips de fixation du câblage.

(3)	Déconnectez le connecteur du moteur de soufflerie (A) et déposez les clips de fixation du câblage.

(4)	Déconnectez l'actionneur de commande de température côté passager (A), le connecteur du ionisateur de groupe d'instruments (B), les connecteurs du mosfet d'alimentation (C), puis retirez les clips de fixation du câblage.

29.	Desserrez le boulon de fixation du chauffage et de la soufflerie (A).

30.	Déposez l'unité de soufflerie et de chauffe (A) du tableau de bord (B) après avoir desserré les écrous de fixation.

31.	Séparez l'unité de soufflerie (A) de l'unité de chauffe (B) après avoir desserré les vis.

32.	Pour la pose, suivez la procédure inverse de la dépose.
