Hyundai Tucson Revue Technique Automobile: Unité de commande du chauffage et du climatiseur (manuelle)
Hyundai Tucson Revue Technique Automobile / Chauffage, Ventilation et Climatiseur / CONTRÔLEUR / Unité de commande du chauffage et du climatiseur (manuelle)

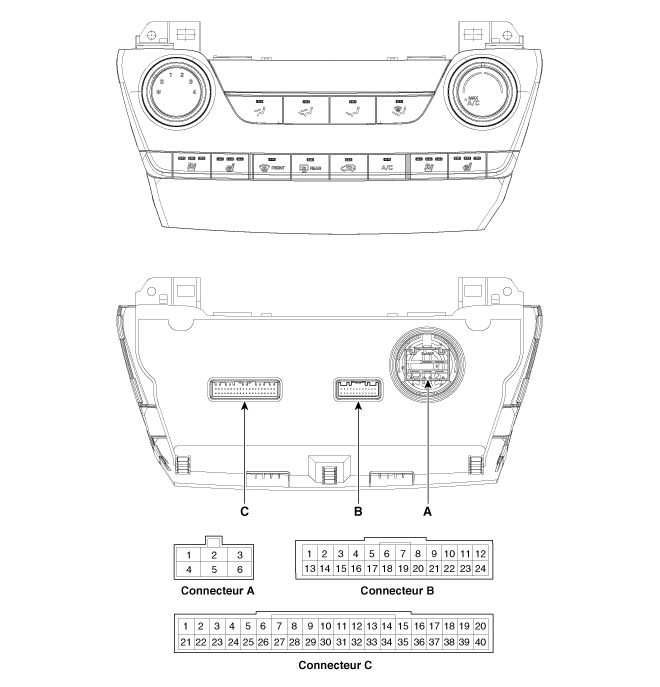

Composants et emplacement des composants
| COMPOSANTS |
CONNECTEUR [A]
|
N° de BROCHE |
Fonction |
N° de BROCHE |
Fonction |
|
1 |
Moyen bas |
4 |
élevée |
|
2 |
Moyen haut |
5 |
- |
|
3 |
masse |
6 |
Bas |
Connecteur "B"
|
N° de BROCHE |
Fonction |
N° de BROCHE |
Fonction |
|
1 |
Batterie (+) |
21 |
ALL1 |
|
2 |
ÉCL+ (arrière) |
22 |
CC ISG |
|
3 |
ALL2 |
23 |
- |
|
4 |
Actionneur de commande de mode (Event). |
24 |
Interrupteur de dégivrage arrière (bas) |
|
5 |
Actionneur de commande de mode (Def) |
25 |
HTD (indicateur désembueur arrière) |
|
6 |
Actionneur de commande de température (froid) |
26 |
- |
|
7 |
Actionneur de commande de température (chaud) |
27 |
- |
|
8 |
Actionneur d'admission (Air frais) |
28 |
C_CAN - HAUT |
|
9 |
ACTIONNEUR D'ADMISSION (RECIRCULATION) |
29 |
C_CAN - BAS |
|
10 |
(Rétroaction) de l'actionneur de commande du mode |
30 |
CAPTEUR EVAP (+) |
|
11 |
(Rétroaction) de l'actionneur de commande de température |
31 |
Capteur AMB (+) |
|
12 |
Actionneur d'admission (rétroaction) |
32 |
- |
|
13 |
Signal de détente |
33 |
Signal d’activation d’indice de température positif (basse) |
|
14 |
- |
34 |
Relais PTC 2 |
|
15 |
Rétroaction soufflerie |
35 |
Relais PTC 3 |
|
16 |
- |
36 |
- |
|
17 |
- |
37 |
ECV (-) (masse) |
|
18 |
- |
38 |
ECV+ |
|
19 |
- |
39 |
Signal commun de la soufflerie (-) |
|
20 |
ECL- (RHEO) |
40 |
masse |
Connecteur (C)
|
N° de BROCHE |
Fonction |
N° de BROCHE |
Fonction |
|
1 |
CAPTEUR REF (+5 V) |
13 |
Indicateur de refroidissement du siège passager (bas) |
|
2 |
Commutateur de chauffage de siège conducteur |
14 |
Commutateur de chauffage de siège passager |
|
3 |
Indicateur de chauffage du siège conducteur (haut) |
15 |
Indicateur de chauffage du siège passager (Haut) |
|
4 |
Indicateur de chauffage du siège conducteur (milieu) |
16 |
Indicateur de chauffage du siège passager (Milieu) |
|
5 |
Indicateur de chauffage du siège conducteur (bas) |
17 |
Indicateur de chauffage du siège passager (bas) |
|
6 |
Commutateur de refroidissement du siège conducteur |
18 |
- |
|
7 |
Indicateur de refroidissement du siège conducteur (Haut) |
19 |
- |
|
8 |
Indicateur de refroidissement du siège conducteur (Milieu) |
20 |
- |
|
9 |
Indicateur de refroidissement du siège conducteur (bas) |
21 |
- |
|
10 |
Commutateur de refroidissement du siège passager |
22 |
- |
|
11 |
Indicateur de refroidissement du siège passager (haut) |
23 |
Masse du capteur |
|
12 |
Indicateur de refroidissement du siège passager (intermédiaire) |
24 |
masse |
Procédures de réparation
| REMPLACEMENT |
| 1. |
Débranchez la borne négative (-) de la batterie.
|
| 2. |
Avec un tournevis ou un outil de dépose, enlevez le commutateur de panneau
de console centrale (A).
|
| 3. |
Retirez le connecteur du commutateur des feux de détresse (A).
|
| 4. |
Après avoir desserré les vis de fixation, retirez l'unité de commande
de chauffage et du climatiseur (A).
|
| 5. |
Débranchez le connecteur du contrôleur du climatiseur et le connecteur
du chauffage (A).
|
| 6. |
Pour la pose, suivez la procédure inverse de la dépose.
|
