Hyundai Tucson Revue Technique Automobile: Unité de tête AVN (audio vidéo navigation)

Hyundai Tucson Revue Technique Automobile / Système électrique de carrosserie / Système AVN / Unité de tête AVN (audio vidéo navigation)

Composants et emplacement des composants

COMPOSANTS

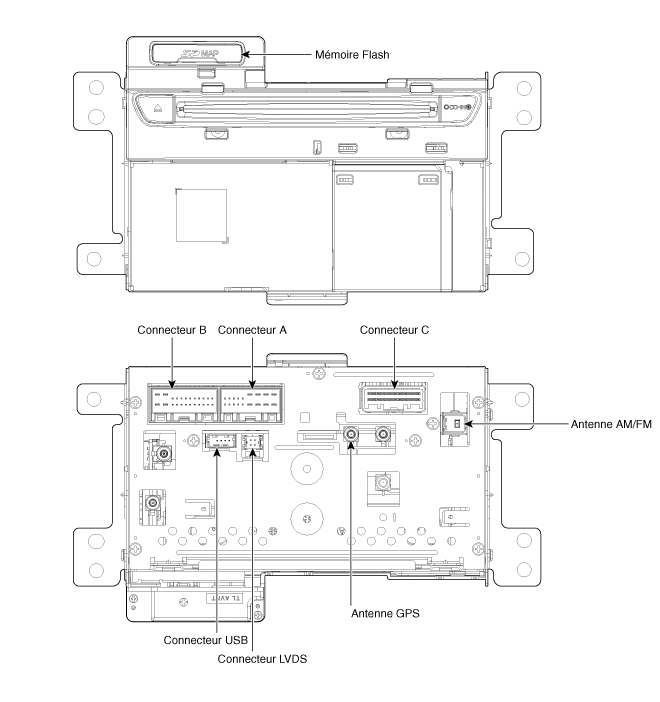

[Unité de tête AVN]

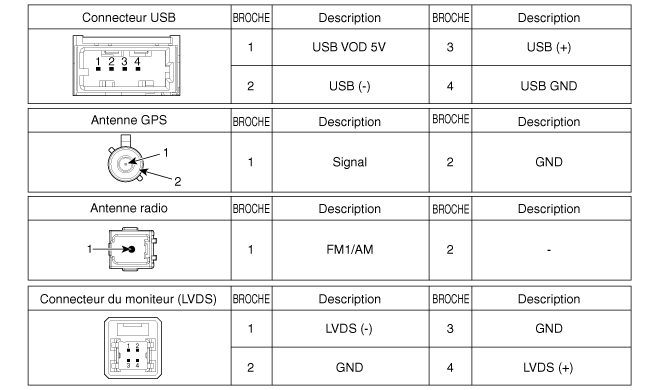

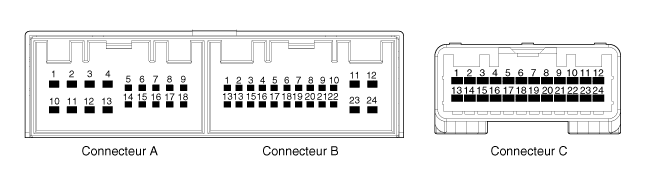

INFORMATIONS SUR LE CONNECTEUR DE LA BROCHE

N°	CONNECTEUR A	CONNECTEUR B	CONNECTEUR C
1	-	Multimédia-CAN (Haut)	CAN châssis (BAS)
2	-	-	CAN châssis (HAUT)
3	-	-	Touche-CAN (Bas)
4	-	Contrôleur à distance du volant	Touche-CAN (Haut)
5	MASSE bouclier SPDIF	-	-
6	SPDIF (+)	-	-
7	-	Vidéo AUX	-
8	ÉCLAIRAGE (-)	Entrée AUX droite	-
9	Entrée du signal de recul	AUX MASSE	-
10	-	MIC (-)	-
11	-	Batterie (+)	Carrosserie-CAN (haut)
12	-	Batterie (+)	Carrosserie-CAN (bas)
13	-	Multimédia-CAN (bas)	-
14	ALL 1 (+)	-	-
15	SPDIF (+)	Entrée du signal 'P'	-
16	-	Vitesse du véhicule	Voix de navigation (+)
17	ÉCLAIRAGE (-)	MASSE	Voix de navigation (+)
18	Télécommande antenne	AUDIO	-
19		AUX MASSE	-
20		AUX_Détection	-
21		Entrée AUX gauche	Camera_Shield GND
22		MIC (-)	MASSE Vidéo caméra
23		MASSE	Camera_Video input (Y)
24		MASSE	Caméra B(+)

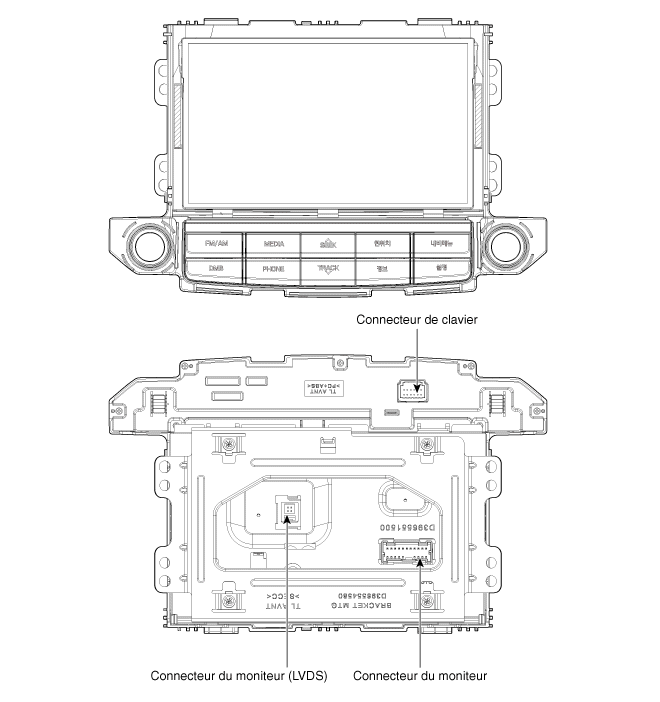

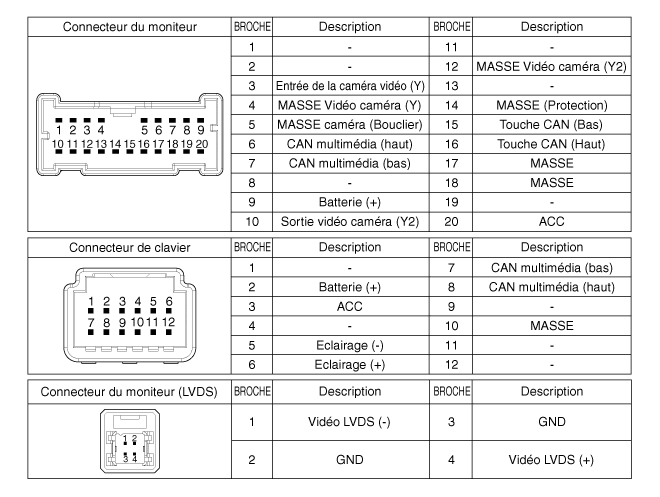

[Moniteur AVN 4,5]

Procédures de réparation

DÉPOSE

•	Veillez à ne pas rayer le panneau du groupe d'instruments et les pièces concernées.

•	Lors de la dépose avec un outil de dépose ou un outil à tête plate, enveloppez les outils de ruban de protection pour éviter d'endommager les composants.

•	Veillez à stocker et manipuler correctement le rembourrage de sécurité lors de l'installation/de la dépose car du lubrifiant et de l'huile peuvent tacher la garniture.

Unité de tête AVN

1.	Débranchez la borne négative (-) de la batterie.

2.	Déposez l'unité de commande du climatiseur et du chauffage. (Voir chauffage, ventilation et climatisation - "Contrôleur")

3.	Déposez l'unité de tête AVN (A) en desserrant les boulons et les écrous de fixation.

4.	Débranchez les câbles et les connecteurs de l'unité AVN (A).

Moniteur AVN

1.	Débranchez la borne négative (-) de la batterie.

2.	Retirez le couvercle de ventilation d'air central. (Reportez-vous à Carrosserie - "Tableau de bord inférieur")

3.	Retirez le moniteur AVN (A) après avoir desserré les vis de fixation.

4.	Débranchez les câbles et les connecteurs du moniteur AVN (A).

INSTALLATION

Unité de tête AVN

1.	Installez l'unité de tête AVN après la connexion des connecteurs de l'unité de tête AVN et du câble.

2.	Installez l'unité de commande du climatiseur et du chauffage.

3.	Brancher la borne négative (-) de la batterie.

Moniteur AVN

1.	Installez un écran AVN après avoir branché les connecteurs du moniteur AVN et le câble.

2.	Installez le couvercle de ventilation d'air central.

3.	Brancher la borne négative (-) de la batterie.

•	Vérifiez que les câbles et les connecteurs sont branchés correctement.

•	Vérifiez que le système AVN fonctionne correctement.
