Hyundai Tucson Revue Technique Automobile: Vitre de la fenêtre de la porte avant

Hyundai Tucson Revue Technique Automobile / Carrosserie (Intérieur et extérieur) / Porte avant / Vitre de la fenêtre de la porte avant

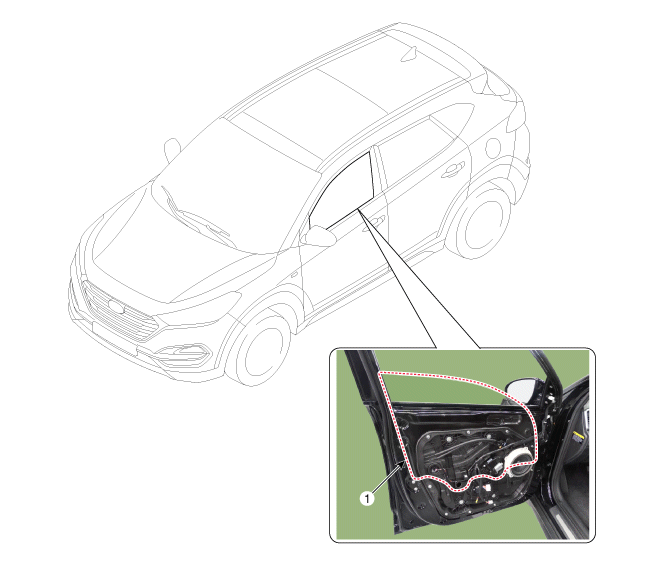

Composants et emplacement des composants

EMPLACEMENT DES COMPOSANTS

1. Vitre de la porte avant

Procédures de réparation

REMPLACEMENT

1.	Enlevez la garniture de porte avant. (Reportez-vous à Porte avant - "Garniture de porte avant")

2.	Déposez le caoutchouc d'étanchéité intérieur de la courroie de porte avant (A).

3.	Séparez l'orifice de la fiche de fixation (A) du module de porte avant.

Baissez la vitre en faisant fonctionner le commutateur de vitre électrique jusqu'à ce que le boulon de fixation de la vitre soit exposé dans l'orifice du bouchon.

•	Veillez à ne pas laisser tomber la vitre et/ou à en rayer la surface.

•	Utilisez l'interrupteur de la porte pour aligner l'orifice/boulon de fixation avec l'orifice de la porte.

•	S'il n'est pas possible de faire fonctionner le moteur de vitre, retirez le moteur et alignez l'orifice à la main.

Après avoir détaché les boulons de fixation de la vitre, réglez l'espacement de la vitre (A) en bougeant cette dernière de chaque côté et serrez les boulons.

Couple de serrage:

7,8 ~ 11,8 N·m (0,8 ~ 1,2 kgf·m, 5,8 ~ 8,7 lb·ft)

Pour la pose, suivez la procédure inverse de la dépose.

•	Montez et abaissez la vitre pour voir si elle se déplace sans problème.

•	Réglez la position de la vitre si nécessaire.

•	Il faudra s'assurer que la porte s'ouvre et se ferme correctement.

•	Vérifiez si le canal de la coulisse de la vitre est endommagé et remplacez le canal endommagé.
