EMPLACEMENT DES COMPOSANTS |
1. Phare (Bas) 2. Phare (Haut) 3. Voyant de déformation statique (SBL) 4. Clignotant/feu de position 5. Feux de position |
6. Feu antibrouillard avant 7. Feux de jour (DRL) 8. Clignotant (rétroviseur de porte) 9. Lampe de courtoisie 10. Lampe de lecture |

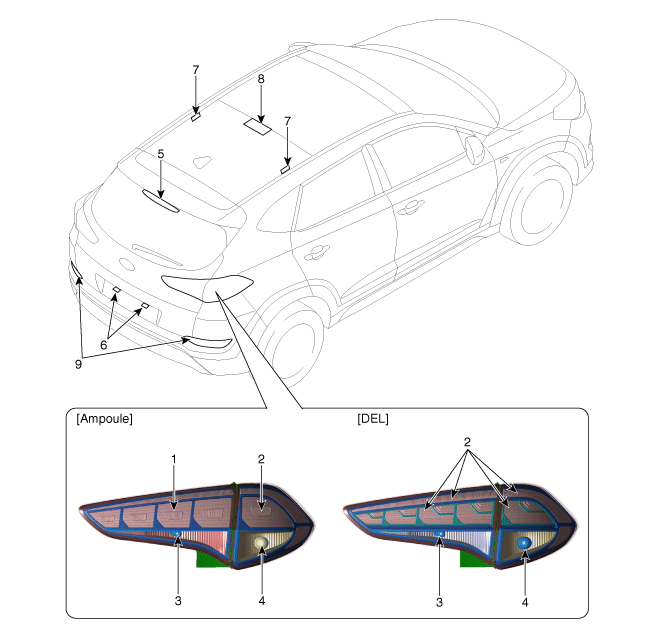

1. Feux arrière 2. feux arrière/feux stop 3. Feu de recul 4. Clignotant 5. Feu de stop en hauteur |
6. Eclairage de la plaque d'immatriculation 7. Plafonnier (toit ouvrant panoramique) 8. Plafonnier (toit normal) 9. Feu antibrouillard arrière |
Diagrammes schématiques
Schéma du circuit
NON
Faisceau de toit ouvrant
CONNECTEUR
(Côté du véhicule)
Faisceau de toit ouvrant
CONNECTEUR
(MOTEUR)
Moteur de la vitre panoramique
(Maître)
Moteur du cache-soleil
(Asse ...
Composants et emplacement des composants
COMPOSANTS
1. Pare-chocs arrière
2. Support latéral du pare-chocs
arrière
...
