Hyundai Tucson Revue Technique Automobile / Système électrique de carrosserie / Système de commande d′éclairage automatique / Composants et emplacement des composants
| EMPLACEMENT DES COMPOSANTS |

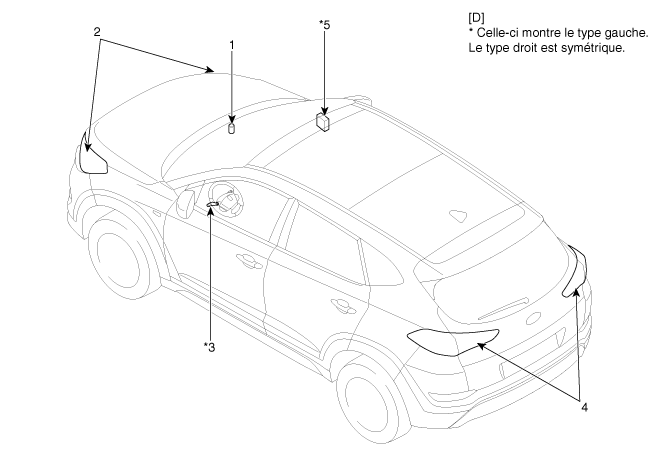

| 1. Capteur d'éclairage automatique 2. Phares 3. Interrupteur d'éclairage (Auto) |
4. Feux arrière 5. Module de commande de la carosserie (BCM) |
Spécifications
Spécifications
Élément
Spécifications
Tension nominale
5V
CHARGE
Max. 1mA (Charge du relais)
...
Diagrammes schématiques
Schéma du circuit
...
Autres materiaux:
Boîte de relais (Compartiment moteur)
Composants et emplacement des composants
EMPLACEMENT DES COMPOSANTS
Bloc de jonction du local moteur
Bloc à noyau métallique (PCB)
Procédures de réparation
Contrôle
1.
Débranchez la borne négative (-) de ...
Plafonnier, liseuse, éclairage du miroir de courtoisie, lampe du hayon et éclairage
de la boîte à gants
â– Plafonnier - Sans toit ouvrant
â– Liseuse - Sans toit ouvrant
■Éclairage du miroir de courtoisie
■Éclairage du hayon
■Éclairage de la boîte à gants
1. À l'aide d'un tournevis à tête plate, soulevez délicatement la lentille du
logement du feu.
2. Tirez ...
