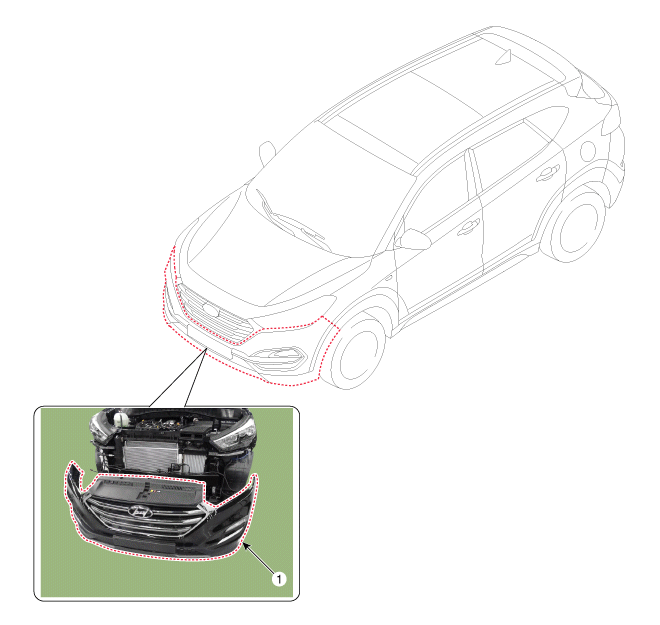

EMPLACEMENT DES COMPOSANTS |
1. Revêtement de pare-chocs avant |
REMPLACEMENT |
|
|
1. |
Desserrez les retenues de type goupille et les boulons du pare-chocs
avant supérieur.
|
2. |
Déposez le sous-couvercle du moteur (A).
|
3. |
Après avoir desserré les retenues de type goupilles et les vis à l'intérieur
du pare-chocs avant, détachez la pièce latérale du pare-chocs avant.
|
4. |
Débranchez le connecteur du pare-chocs avant (A).
(Gauche)
(Droit)
|
5. |
Déposez le couvercle du pare-chocs avant (A).
|
6. |
Pour la pose, suivez la procédure inverse de la dépose.
|
