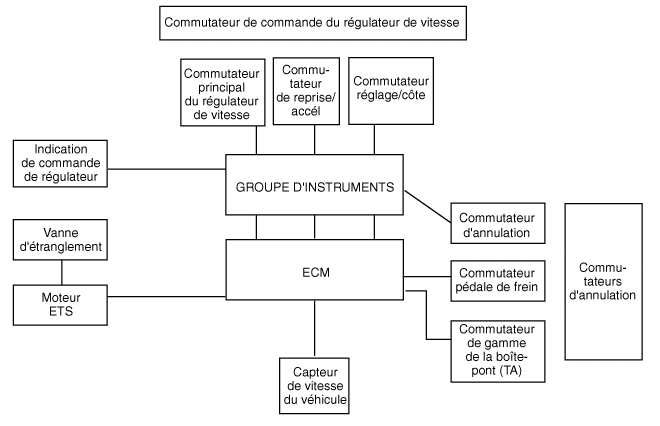

| DIAGRAMME FONCTIONNEL DU SYSTÈME |

|
Composants |
Fonction |
|
|
Capteur de vitesse du véhicule |
Convertit la vitesse du véhicule en pulsation |
|
|
ECM |
Reçoit des signaux du capteur et des interrupteurs de commande; |
|
|
Indicateur de régulation de vitesse |
S'allume quand l'interrupteur principal de régulation de vitesse est ON
(intégré au groupe d'instruments) |
|
|
Interrupteurs de régulation de vitesse |
À interrupteur ON/OFF |
Interrupteur d'alimentation électrique de la commande de vitesse automatique |
|
À interrupteur REPRISE/ACCEL |
Commande les fonctions de la commande de vitesse automatique avec l'interrupteur
de reprise/accélération (interrupteur de réglage/roue libre). |
|
|
Interrupteur de réglage/roue libre |
||
|
À interrupteurs d′annulation |
À interrupteur d′annulation |
Envoie des signaux d'annulation à l'ECM. |
|
Interrupteur de la pédale de frein |
||
|
Interrupteur de plage de la boîte de vitesse (A/T) |
||
|
MOTEUR ETS |
Régule la soupape papillon sur la valeur de contrôle ECM. |
|
