REMPLACEMENT

[Type général]

[Démontage]

•	Portez des gants pour éviter de blesser vos mains.

•	Lors de la dépose avec un outil de dépose ou un outil à tête plate, enveloppez les outils de ruban de protection pour éviter d'endommager les composants.

•	Faites attention de ne pas rayer la surface de la carrosserie.

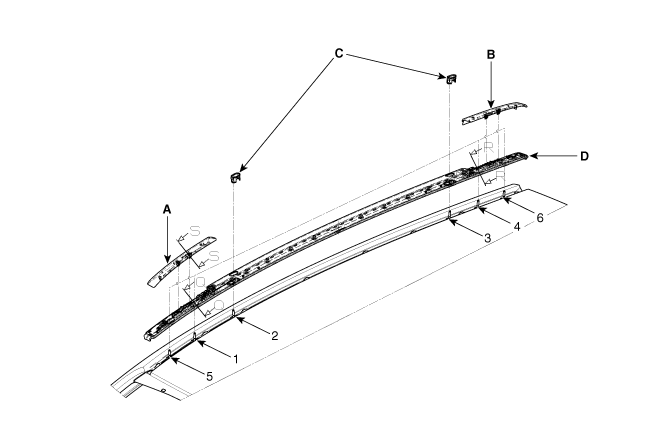

1.	Retirez le couvercle avant du porte-bagages (A) et le couvercle arrière (B).

2.	Retirez le bouchon central de la crémaillère du toit (C).

3.	Desserrez les écrous et retirez le porte-bagages (D).

(Pose)

Installez le porte-bagages (D).

Serrez les écrous de fixation dans l'ordre de ① ~ ⑥.

Couple de serrage:

3,9 ~ 4,4 N.m (0,4 ~ 0,45 kgf.m, 2,9 ~ 3,3 lb-ft)

5.	Installez le bouchon central de la crémaillère du toit (C).

6.	Installez le couvercle avant du porte-bagages (A) et le couvercle arrière (B).

[Type toit ouvrant panoramique]

[Démontage]

•	Portez des gants pour éviter de blesser vos mains.

•	Lors de la dépose avec un outil de dépose ou un outil à tête plate, enveloppez les outils de ruban de protection pour éviter d'endommager les composants.

•	Faites attention de ne pas rayer la surface de la carrosserie.

1.	Retirez le couvercle avant du porte-bagages (A) et le couvercle arrière (B).

2.	Retirez le bouchon central de la crémaillère du toit (C).

3.	Desserrez les écrous et retirez le porte-bagages (D).

(Pose)

Installez le porte-bagages (D).

Serrez les écrous de fixation dans l'ordre ① ~ ⑥.

Couple de serrage:

3,9 ~ 4,4 N.m (0,4 ~ 0,45 kgf.m, 2,9 ~ 3,3 lb-ft)

5.	Installez le bouchon central de la crémaillère du toit (C).

6.	Installez le couvercle avant du porte-bagages (A) et le couvercle arrière (B).
