Hyundai Tucson Revue Technique Automobile / Arbre de Transmission et Essieu / Arbre de transmission / Joint TJ

Composants et emplacement des composants

COMPOSANTS

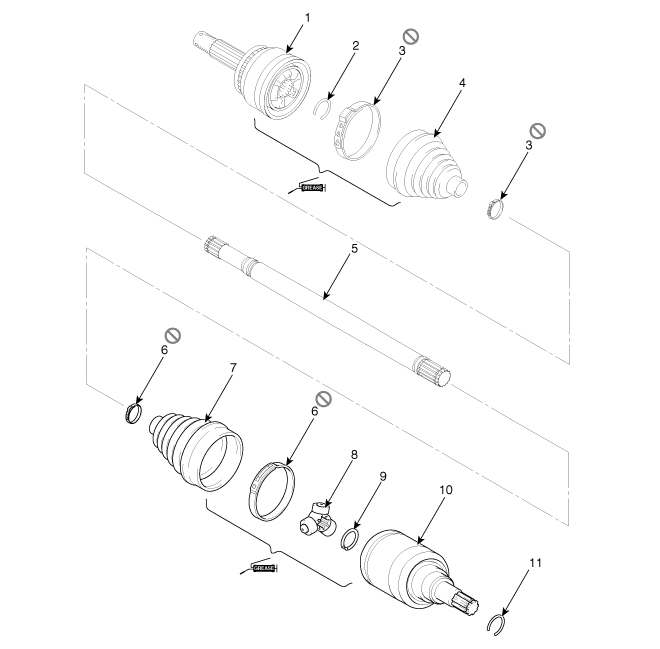

(Gauche)

1. Ensemble du joint birfield
2. Circlip BJ
3: Bande du pare-poussière du JB
4. Soufflet BJ

5. Arbre
6. Bande du pare-poussière du TJ
7. Pare-poussière du TJ
8. Croisillon

9. Anneau de retenue
10. Pare-poussière du TJ
11. Circlip du carter

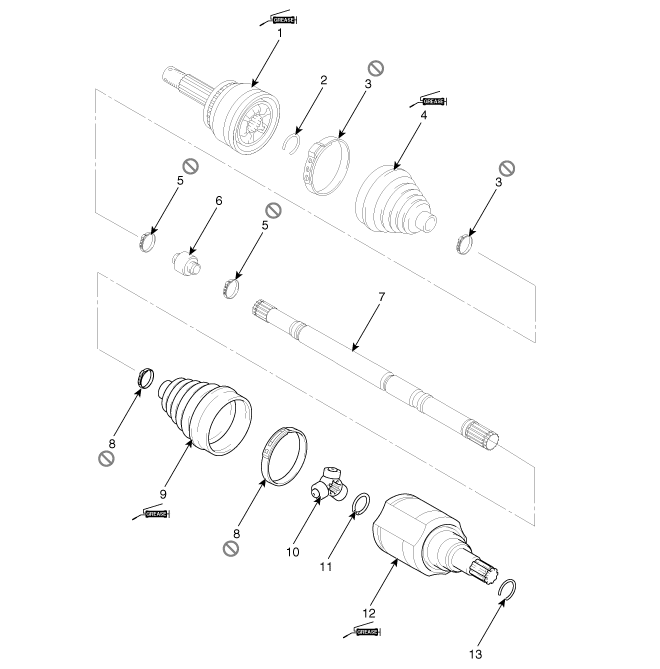

(Droit)

1. Ensemble du joint birfield
2. Circlip BJ
3: Bande du pare-poussière du JB
4. Soufflet BJ

5. Bande de l’amortisseur dynamique
6. Amortisseur dynamique
7. Arbre
8. Bande du pare-poussière du TJ

9. Pare-poussière TJ
10. Croisillon
11. Anneau de retenue
12. Pare-poussière du TJ

13. Circlip du carter

Procédures de réparation

DÉMONTAGE

•	Il faut appliquer une graisse spéciale sur le joint de l′arbre de transmission. Ne la remplacez pas par un autre type de graisse.

•	Il convient de remplacer le collier du joint-soufflet par un nouveau.

1.	Déposez l'arbre de transmission avant. (Reportez-vous à Arbre de transmission - "Arbre de transmission avant")

2.	Déposez le circlip du carter (B) de la cannelure de l'arbre de transmission (A).

3.	Déposez les deux colliers des joints-soufflets du carter TJ.

Enlevez le carter TJ (A).

•	Effectuez les repères d'alignement sur le croisillon à rouleaux (A), du carter du joint (B) et les cannelures de l'arbre (C) pour vous aider au remontage.

5.	Déposez l'anneau de retenue (A) de l'arbre.

6.	Retirez le croisillon (B) de l'arbre d'entraînement (A) avec l'outil spécial (09495-33000).

7.	Nettoyez l'ensemble du croisillon.

Enlevez le joint-soufflet TJ (A).

•	Pour réutiliser le soufflet (A), mettez de l′isolant (B) tout autour des cannelures de l′arbre de transmission (C) pour protéger le soufflet (A).

Remontage

1.	Enveloppez du ruban tout autour des cannelures de l'arbre de transmission (TJ) pour éviter d'endommager le joint-soufflet.

2.	À l'aide des repères d'alignement (D) notés lors du démontage afin de faciliter la pose, posez l'ensemble du croisillon (A) et l'anneau élastique (B) dans les cannelures de l'arbre de transmission (C).

3.	Rajoutez la graisse spécifiée au joint-souffelt dans la quantité qu'on avait enlevée à l'inspection.

4.	Installez les deux bandes du joint-souffet.

A l'aide de l'outil spécial (09495-3K000), serrez les colliers des joints-soufflets TJ.

Jeu (A) :2,0 mm (0,0787 mm.) ou moins

6.	Installez l'arbre de transmission avant. (Reportez-vous à Arbre de transmission - "Arbre de transmission avant")

7.	Vérifiez l'alignement avant. (Voir Système de suspension - "Alignement avant")

Contrôle

1.	Vérifiez que les soufflets de l'arbre de transmission ne sont pas endommagés et détériorés.

2.	Vérifier que les cannelures de l'arbre de transmission ne sont ni usées ni endommagées.

3.	Vérifiez qu'il n'y a pas d'eau ou de corps étrangers dans le joint.

4.	Vérifiez l'ensemble du croisillon pour vous assurer que les rouleaux ne sont ni usés ni corrodés et qu'ils tournent correctement.

5.	Vérifiez que la cannelure dans le carter du joint n'a pas de traces d'usure ou de corrosion.

6.	Vérifiez que l'amortisseur dynamique n'est ni endommagé ou fissuré.
