Hyundai Tucson Revue Technique Automobile: Module de verrouillage électrique des portes

Hyundai Tucson Revue Technique Automobile / Système électrique de carrosserie / À VERRouillage électrique des portières / Module de verrouillage électrique des portes

Composants et emplacement des composants

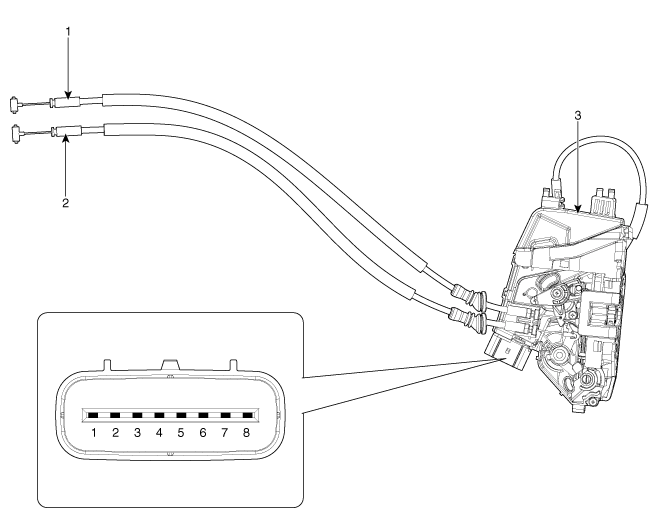

COMPOSANTS

1. Câble du pommeau de verrouillage/déverrouillage de porte
2. Câble de la poignée interne conducteur

3. Loquet de porte

Procédures de réparation

Contrôle

•	Lors de la dépose avec un outil de dépose ou un outil à tête plate, enveloppez les outils de ruban de protection pour éviter d'endommager les composants.

•	Lors de la dépose des pièces de garniture interne, utilisez un outil de dépose de panneau en plastique afin de ne pas endommager la surface.

•	Veillez à stocker et manipuler correctement la garniture lors de l'installation/de la dépose car du lubrifiant et de l'huile peuvent tacher la garniture.

Contrôle du module de verrouillage de la porte avant

1.	Enlevez la garniture de porte avant. (Reportez-vous à Carrosserie - "Garniture de porte avant")

2.	Enlevez le module de porte avant. (Reportez-vous à Carrosserie - "module de porte avant")

Déconnectez le connecteur de l'actionneur.

NON	Information sur la broche
NON	GAUCHE	DROITE
1	Commutateur d'entrebaillement	-
2	Interrupteur de verrouillage/déverrouillage	Moteur 1
3	COM	Moteur 2
4	INTERR. VERROUILLAGE CL	Commutateur de déverrouillage à clé
5	Commutateur de déverrouillage à clé	INTERR. VERROUILLAGE CL
6	Moteur 2	COM
7	Moteur 1	Interrupteur de verrouillage/déverrouillage
8	-	Commutateur d'entrebaillement

4.	Contrôlez le fonctionnement de l'actionneur en mettant sous tension et mettez à la masse comme indiqué ci-dessous. Pour éviter d'endommager l'actionneur, n'appliquez la tension de la batterie que temporairement.

Contrôle du module de verrouillage de la porte arrière

1.	Enlevez la garniture de porte arrière. (Reportez-vous à Carrosserie - "Garniture de porte arrière")

2.	Enlevez le module de porte arrière. (Reportez-vous à Carrosserie - "Module de porte arrière")

Déconnectez le connecteur de l'actionneur.

NON	Information sur la broche
NON	GAUCHE	DROITE
1	Commutateur d'entrebaillement	-
2	Interrupteur de verrouillage/déverrouillage	Moteur 1
3	COM	Moteur 2
4	-	-
5	-	-
6	Moteur 2	COM
7	Moteur 1	Interrupteur de verrouillage/déverrouillage
8	-	Commutateur d'entrebaillement

4.	Contrôlez le fonctionnement de l'actionneur en mettant sous tension et mettez à la masse comme indiqué ci-dessous. Pour éviter d'endommager l'actionneur, n'appliquez la tension de la batterie que temporairement.

Contrôle du module de verrouillage de hayon

1.	Enlevez la garniture du couvercle du hayon. (Voir Carrosserie - "Garniture du couvercle de hayon")

2.	Déconnectez le connecteur de l'interrupteur

3.	Contrôlez le fonctionnement de l'actionneur en mettant sous tension et mettez à la masse comme indiqué ci-dessous. Pour éviter d'endommager l'actionneur, n'appliquez la tension de la batterie que temporairement.

4.	Vérification des options électrique du hayon en se référant au module du hayon.
