DÉPOSE

1.	Débranchez la borne négative (-) de la batterie.

2.	Retirez la garniture du montant de hayon arrière. (Voir Carrosserie - "Garniture de montant arrière")

3.	Débranchez le connecteur de la broche PTG (A).

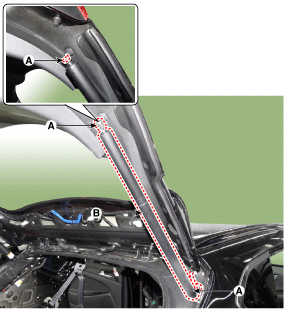

4.	Avec un tournevis, soulevez légèrement les clips à douille (A).

Retirez la broche PTG (B).

•	Travaillez dans un groupe constitué de deux personnes ou plus lorsque vous retirez et installez la broche PTG.

•	Veillez à ne pas fermer le hayon pendant le retrait de la broche PTG.

•	Ne réutilisez pas l'entraînement de broche PTG s'il tombe au sol. Jetez les broches PTG tombées par terre.

•	Lors de la dépose du clip à douille, veillez à ne pas perdre le clip à douille car il peut s'éjecter.

•	Lors de la dépose du clip à douille, veillez à ne pas érafler la surface du clip car des éraflures peuvent entraîner des corrosions par la suite.

6.	Si cela est nécessaire, déposez les écrous et remplacez le support de la broche PTG (A).

INSTALLATION

Installez le support de broche PTG.

Couple de serrage:

6,9 ~ 10,8 N.m (0,7 ~ 1,1 kgf.m, 5,1 ~ 8,0 lb-ft)

2.	Installez la broche PTG.

3.	Branchez le connecteur de broche PTG.

4.	Installez la garniture du montant de hayon arrière.

Brancher la borne négative (-) de la batterie.

•	Lorsque vous montez l'entraînement de broche PTG sur le clip à douille, vous devez entendre un "clic" pour vous assurer que le montage est correctement assemblé.

•	Après l'assemblage de l'entraînement de la broche PTG sur le coussinet sphérique, vérifiez si le clip à douille est fermement monté ou non. (le clip ne doit pas faire saillie de la douille.)

•	Après l'assemblage de l'entraînement de la broche PTG, assurez-vous que l'oeillet est fermement monté sur le côté de la carrosserie.
