Description |

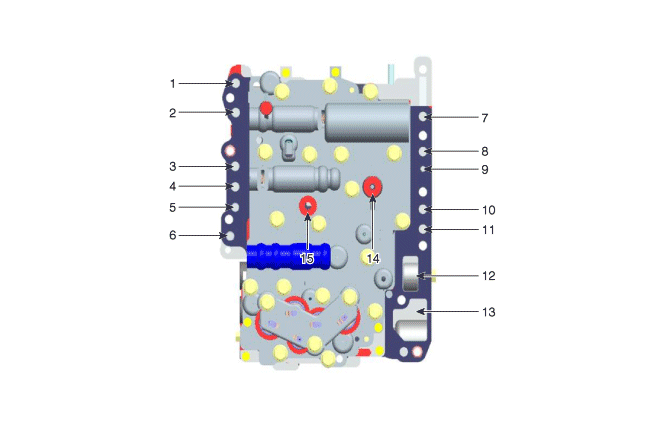

Débit du corps de soupape |
1. Au refroidisseur 2. Du refroidisseur 3. Lubrification (arrière) 4. Pression embrayage OD 5. Pression de réduction (rouge 2) 6. Pression de réduction (rouge 1) 7. Pression de sortie de l'amortisseur 8. Pression appliquée à l'amortisseur |
9. Lubrification (avant) 10. Pression de l'embrayage 35R 11. Pression de frein 26 12. De la pompe à huile 13. À la pompe à huile 14. Pression de frein de démultiplication (UD) 15. Pression de marche lente et de marche arrière |
emplacement des composants |
1. Vis d'ajustement de la soupape
de commande de pression (PCV) 2. Support de l'électrovanne 3. Capteur de température d’huile 4. Électrovanne de commande de pression de canalisation 5. Électrovanne SS-A (ON/OFF) 6. Electrovanne SS-B (ON/OFF) 7. Électrovanne de commande d'embrayage de surmultiplication (OD/C) |
8. Électrovanne de commande de
frein de vitesse lente (UD/B) 9. Électrovanne de commande de frein 26 (26/B) 10. Électrovanne de commande d'embrayage 35R (35R/C) 11. Électrovanne de commande du convertisseur de couple (T/CON) 12. Orifice de débit de pression LR/B 13. Orifice de débit de pression UD/B 14. Accumulateur |
DÉPOSE |
1. |
Déposez le couvercle inférieur.
(Reportez-vous au Système mécanique du moteur - "Capot inférieur du
compartiment moteur")
|
2. |
Déposez la batterie et le plateau de la batterie.
(Reportez-vous à Système électrique du moteur - "Batterie".)
|
3. |
Déposez le bouchon de vidange (A) et vidangez totalement l'ATF et réinstallez
ensuite le bouchon de vidange.
|
4. |
Enlevez le boulon de support du câblage (A) ou le clip.
|
5. |
Détachez le flexible du reniflard (A) du couvercle de corps de soupape.
|
6. |
Déposez le couvercle du corps de soupape (A).
|
7. |
Déconnectez le capteur de température d'huile (A) et le connecteur d'électrovanne
(B) depuis le corps de la soupape.
|
8. |
Enlevez l'ensemble du corps de la soupape (A).
|
INSTALLATION |
1. |
Pour la pose, suivez la procédure inverse de la dépose.
|
2. |
Contrôlez le niveau du liquide après avoir rempli avec la boîte-pont
automatique avec du liquide.
(Reportez-vous au système hydraulique - "Fluide")
|
3. |
Réinitialisez les valeurs d'adaptation de boîte-pont automatique en
utilisant le GDS.
|
4. |
Effectuez la procédure d'apprentissage des valeurs adaptatives de TCM.
(Reportez-vous au système de commande de la boîte de vitesses automatique
- "Procédures de réparation")
|
