■ Avant
■ Arrière

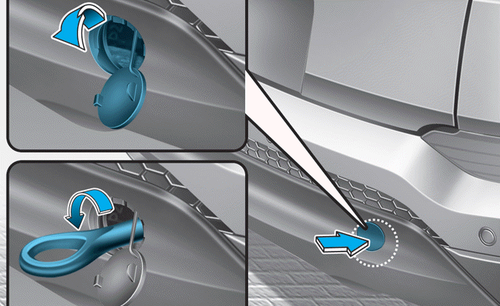

1.Ouvrez le hayon et retirez le crochet de remorquage de la boîte à outils.
2.Retirez le cache de l'orifice en appuyant sur la partie basse du cache sur le pare-chocs avant.
3.Introduisez le crochet dans l'orifice et tournez-le dans le sens horaire jusqu'à ce qu'il soit solidement fixé.
4.Après utilisation, retirez le crochet et remettez le cache en place.
Diagrammes schématiques
Schéma du circuit
NON
Faisceau de toit ouvrant
CONNECTEUR
(Côté du véhicule)
Faisceau de toit ouvrant
CONNECTEUR
(MOTEUR)
Moteur de la vitre panoramique
(Maître)
Moteur du cache-soleil
(Asse ...
Télécommande audio
Composants et emplacement des composants
COMPOSANTS
1. Commutateur de commande à
distance gauche (Audio + mains libres)
2. Commutateur de télécommande
droite
(Régulateur de vitesses + ordinateur de bord)
Diagrammes schématiques
...
