Hyundai Tucson Revue Technique Automobile / Carrosserie (Intérieur et extérieur) / Console au plancher / Ensemble de la console du plancher

Composants et emplacement des composants

EMPLACEMENT DES COMPOSANTS

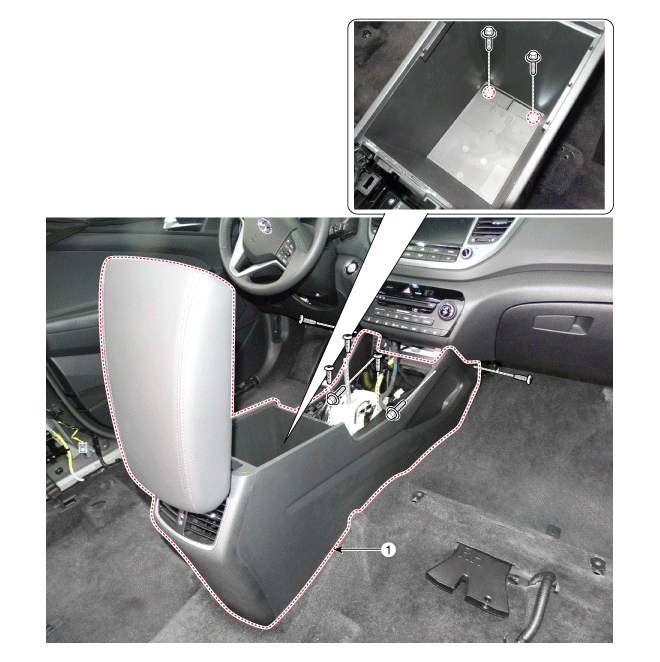

1. Ensemble de console du plancher

Procédures de réparation

REMPLACEMENT

[M/T]

•	Portez des gants pour éviter de blesser vos mains.

•	Lors de la dépose avec un outil de dépose ou un outil à tête plate, enveloppez les outils de ruban de protection pour éviter d'endommager les composants.

•	Utilisez un outil de dépose de panneau en plastique pour retirer les pièces de garniture intérieures sans endommager la surface.

•	Attention à ne pas plier ou rayer la garniture et les panneaux.

1.	Retirez le pommeau de vitesses et les soufflets du levier de vitesses (A) après avoir tourné dans le sens anti-horaire.

2.	Avec un tournevis ou un dispositif de dépose, déposez le couvercle supérieur de la console (A).

3.	Débranchez le connecteur (A).

4.	Déposez le montant de console plancher (A) à l'aide d'un tournevis ou d'un dispositif de dépose.

5.	Débranchez les connecteurs de la prise multimédia (A).

6.	Avec un tournevis ou un dispositif de dépose, déposez le couvercle latéral de la console (A).

7.	Après avoir desserré les vis et boulons de fixation, déposez l'ensemble complet arrière de la console (A).

Pour la pose, suivez la procédure inverse de la dépose.

•	Il faudra s'assurer que le connecteur est correctement branché.

•	Remplacez les clips endommagés (ou retenues de type goupille).

[A/T]

•	Portez des gants pour éviter de blesser vos mains.

•	Lors de la dépose avec un outil de dépose ou un outil à tête plate, enveloppez les outils de ruban de protection pour éviter d'endommager les composants.

•	Utilisez un outil de dépose de panneau en plastique pour retirer les pièces de garniture intérieures sans endommager la surface.

•	Attention à ne pas plier ou rayer la garniture et les panneaux.

1.	Pour déposer le bouton de vitesse & les soufflets de vitesse (A), tirez-les vers le haut.

2.	Déposez le couvercle supérieur de console plancher (A) à l'aide d'un tournevis ou d'un dispositif de dépose.

3.	Débranchez les connecteurs (A) du couvercle supérieur de la console au plancher.

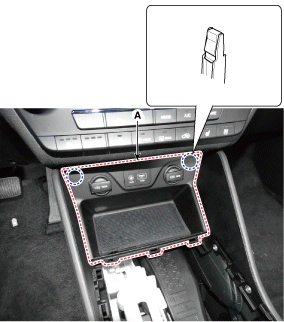

4.	Séparez le plateau de la console au plancher (A).

5.	Débranchez les connecteurs (A) du montant de la console au plancher.

6.	Retirez le couvercle latéral de la console (A) en appuyant dessus vers l'arrière.

7.	Déposez le plateau de l'accoudoir de la console (A).

8.	Retirez le tapis d'accoudoir de la console (A).

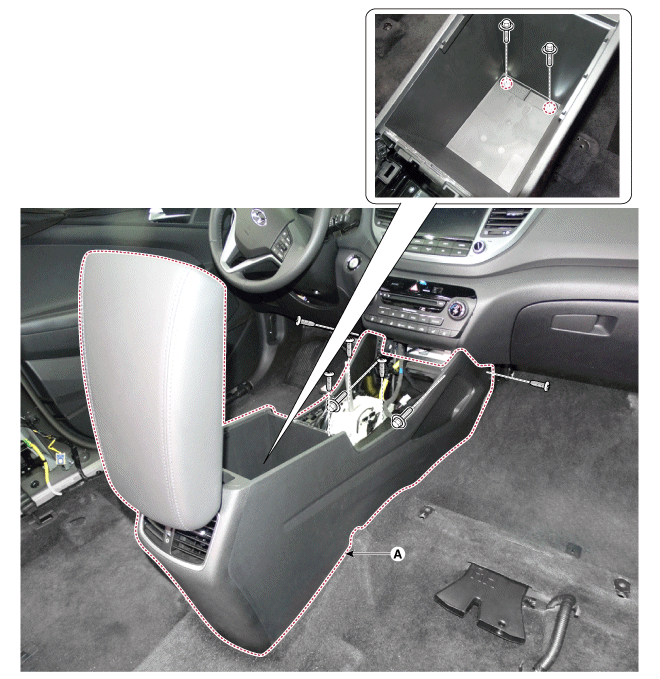

9.	Après avoir desserré les vis et boulons de fixation, déposez l'ensemble de console plancher (A).

10.

Pour la pose, suivez la procédure inverse de la dépose.

•	Il faudra s'assurer que le connecteur est correctement branché.

•	Remplacez les clips endommagés (ou retenues de type goupille).
