Hyundai Tucson Revue Technique Automobile: Loquet du hayon élévateur

Hyundai Tucson Revue Technique Automobile / Carrosserie (Intérieur et extérieur) / Hayon élévateur / Loquet du hayon élévateur

Composants et emplacement des composants

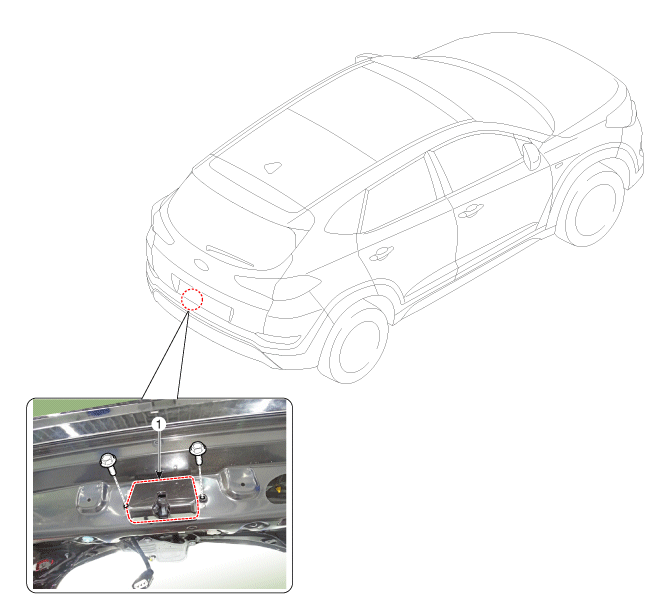

EMPLACEMENT DES COMPOSANTS

1. Ensemble du loquet du hayon élévateur

Procédures de réparation

REMPLACEMENT

•	Portez des gants pour éviter de blesser vos mains.

•	Lors de la dépose avec un outil de dépose ou un outil à tête plate, enveloppez les outils de ruban de protection pour éviter d'endommager les composants.

•	Faites attention de ne pas rayer la surface de la carrosserie.

1.	Retirez la garniture du hayon élévateur. (Voir Hayon élévateur - "Garniture de hayon élévateur")

2.	Débranchez le connecteur de la serrure du capot (A).

Après avoir desserré les boulons et écrous de fixation (A), enlevez l'ensemble de loquet du hayon (B).

Couple de serrage:

6,9 ~ 10,8 Nm (0,7 ~ 1,1 kgf.m ; 5,1 ~ 8,0 lb-ft)

Pour la pose, suivez la procédure inverse de la dépose.

•	Assurez-vous que le hayon élévateur se verrouille/se déverrouille et s'ouvre/se ferme correctement.

•	Réglez l'alignement du hayon élévateur.

•	Assurez-vous que les connecteurs sont branchés correctement.
