EMPLACEMENT DES COMPOSANTS |
1. Panneau frontal du groupe
d’instruments |
REMPLACEMENT |
|
|
1. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture
de protection de porte avant (A).
|
2. |
Retirez le crochet de la poignée de libération du loquet du coffre (A)
en le tenant holding avec un outil de dépose cylindrique.
|
3. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la garniture
latérale d'auvent (A).
|
4. |
Avec un tournevis ou un dispositif de dépose, enlevez le couvercle latéral
du tableau de bord [G] (A).
|
5. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez la grille
de haut-parleur centrale (A).
|
6. |
À l'aide d'un tournevis ou d'un dispositif de dépose, retirez le panneau
supérieur frontal du groupe d’instruments (A).
|
7. |
Desserrez les vis de fixation et retirez le couvercle de ventilation
d'air central (A).
|
8. |

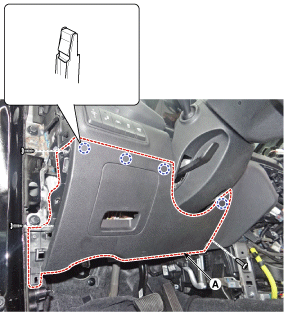

Desserrez les vis de fixation et retirez le panneau inférieur de rembourrage
de sécurité (A).
|
9. |
Déposez les connecteurs de l'interrupteur du tableau de bord inférieur
(A).
|
10. |
Desserrez la vis de fixation et retirez la garniture de rembourrage
de sécurité [G] (A).
|
11. |
Débranchez le connecteur de l'interrupteur latéral du tableau de bord
(A).
|
12. |
Desserrez les vis de fixation et retirez le panneau du groupe d'instruments
(A).
|
13. |
Pour la pose, suivez la procédure inverse de la dépose.
|
ECU 4RM
Composants et emplacement des composants
emplacement des composants
1. ECU
4 RM
Description et fonctionnement
Description
L'ECU 4 RM traite les signaux des différents capteurs et détermine les conditions
de conduite et de route ...
Diagrammes schématiques
Schéma du circuit
NON
Faisceau de toit ouvrant
CONNECTEUR
(Côté du véhicule)
Faisceau de toit ouvrant
CONNECTEUR
(MOTEUR)
Moteur de la vitre panoramique
(Maître)
Moteur du cache-soleil
(Asse ...
