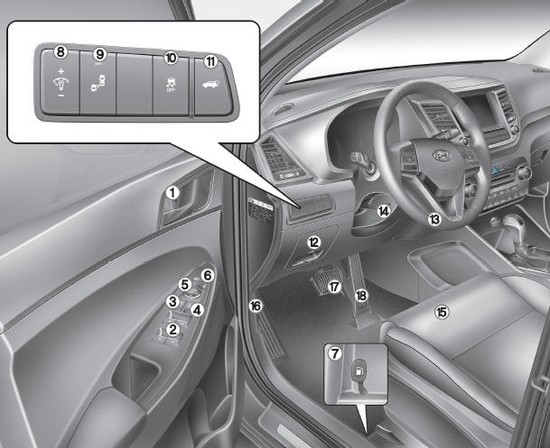

Conduite à gauche
1. Bouton de verrouillage/déverrouillage des portes
2. Commutateurs des vitres électriques*
3. Bouton de verrouillage centralisé des portes*
4. Commutateur de verrouillage des vitres électriques*
5. Bouton de réglage des rétroviseurs extérieurs*
6. Bouton de rabattement des rétroviseurs extérieurs*
7. Déverrouillage de la trappe à carburant
8. Bouton de réglage de l'éclairage du tableau de bord*
9. Bouton BSD*
10. Bouton de désactivation du système de contrôle électronique de stabilité*
11. Bouton d'ouverture du hayon électrique*
12. Boîtier de fusibles
13. Volant
14. Commande télescopique/d'inclinaison du volant*
15. Siège
16. Levier de déverrouillage du capot
17. Pédale de frein
18. Pédale d'accélérateur
Conduite à droite
1. Bouton de verrouillage/déverrouillage des portes
2. Commutateurs des vitres électriques*
3. Bouton de verrouillage centralisé des portes*
4. Commutateur de verrouillage des vitres électriques*
5. Bouton de réglage des rétroviseurs extérieurs*
6. Bouton de rabattement des rétroviseurs extérieurs*
7. Déverrouillage de la trappe à carburant
8. Bouton de réglage de l'éclairage du tableau de bord*
9. Bouton BSD*
10. Bouton de désactivation du système de contrôle électronique de stabilité*
11. Bouton d'ouverture du hayon électrique*
12. Boîtier de fusibles
13. Volant
14. Siège
15. Pédale de frein
16. Pédale d'accélérateur
17. Levier de déverrouillage du capot
Électrovanne de commande de pression de canalisation
Description et fonctionnement
Description
•
L'électrovanne de commande de pression de conduite est attachée au corps
de la soupape.
•
Cette électrovanne variable commande indirectement la pression hydraulique
à l ...
Composants et emplacement des composants
emplacement des composants
1. Embrayage
de surmultiplication (OD/C)
2. Embrayage unidirectionnel (OWC)
3. Frein de marche lente et de marche arrière (LR/B)
4. Frein de vitesse lente (UD/B)
5. Frein
26 (26/B)
6. Embrayage 35R (35R/C)
7. Embr ...
