Hyundai Tucson Revue Technique Automobile: Support du pare-chocs arrière

Hyundai Tucson Revue Technique Automobile / Carrosserie (Intérieur et extérieur) / Pare-chocs arrière / Support du pare-chocs arrière

Composants et emplacement des composants

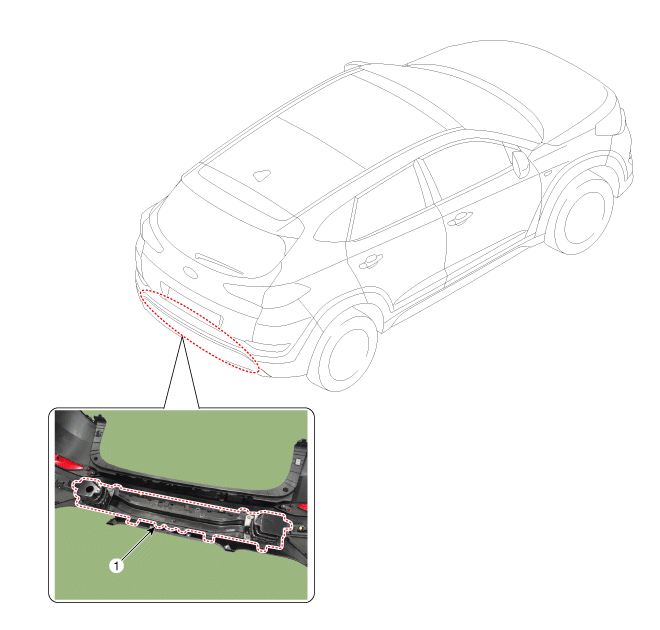

EMPLACEMENT DES COMPOSANTS

1. Support du pare-chocs arrière

Procédures de réparation

REMPLACEMENT

•	Portez des gants pour éviter de blesser vos mains.

•	Lors de la dépose avec un outil de dépose ou un outil à tête plate, enveloppez les outils de ruban de protection pour éviter d'endommager les composants.

•	Lors de la dépose des pièces de garniture interne, utilisez un outil de dépose de panneau en plastique afin de ne pas endommager la surface.

•	Attention à ne pas plier ou rayer la garniture et les panneaux.

1.	Enlevez le couvercle du pare-chocs arrière. (Reportez-vous à Pare-chocs arrière - "Capot du pare-chocs arrière")

2.	Débranchez le faisceau de câblage de fixation de la traverse du pare-chocs arrière (A).

3.	Desserrez les vis de fixation et retirez l'antenne de clé Smart (A).

4.	Après avoir desserré les clips de fixation, déposez la traverse du pare-chocs arrière (A).

Pour la pose, suivez la procédure inverse de la dépose.

•	Vérifiez que le connecteur est branché correctement.

•	Remplacez les clips endommagés (ou retenues de type goupille).
