Hyundai Tucson Revue Technique Automobile: Procédures de réparation

Hyundai Tucson Revue Technique Automobile / Système électrique du moteur / Système d′allumage / Procédures de réparation

Contrôle dans le véhicule

Vérifiez la bobine d'allumage et effectuez le test d'étincelle

Contrôlez pour la présence de DTCs.

•	Si un DTC est présent, effectuez le dépistage des pannes en suivant la procédure de ce DTC. (Voir le guide DTC.)

Vérifiez si des étincelles se produisent.

(1)	Enlevez le carter du moteur.

(2)	Déposez les bobines d'allumage.

(3)	Déposez les bougies d'allumage à l'aide d'une clé à bougie.

(4)	Débranchez les 4 connecteurs de l'injecteur.

(5)	Reliez la bougie d'allumage à la masse du moteur.

(6)	L'avance à l'allumage a lieu sur chaque bougie lorsque le moteur est lancé.

•	Ne faites pas démarrer le moteur pendant plus de 5 secondes.

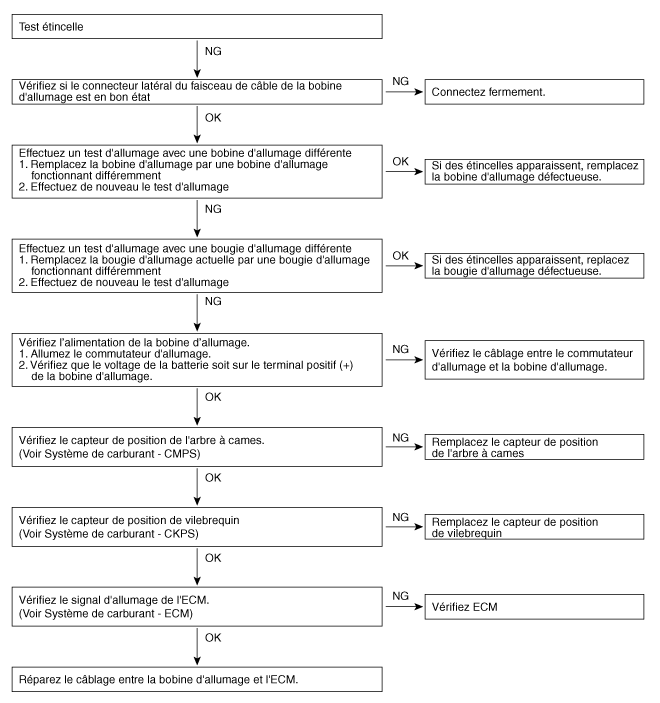

3.	Si aucune étincelle ne se produit, effectuez la procédure suivante.

4.	Installez les bougies d'allumage à l'aide d'une clé à bougie.

5.	Installez les bobines d'allumage.

6.	Installez le couvre-culasse central et le couvercle du moteur.
