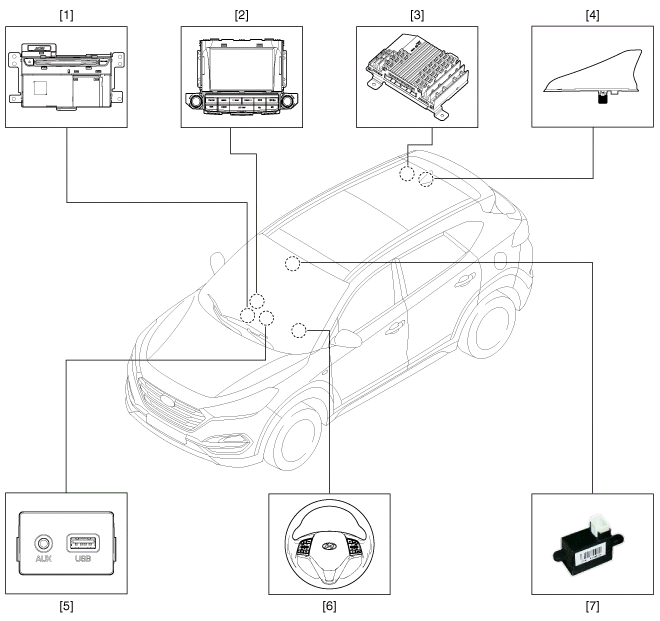

| EMPLACEMENT DES COMPOSANTS |
| 1. Unité de tête AVN 2. Moniteur AVN 3. Amplificateur externe 4. Antenne du toit |
5. Prise multimédia 6. Contrôleur à distance du volant de direction (SWRC) 7. Mic (Installé sur la console au plafond) |
Système AVN
...
Description et fonctionnement
Description
Système AVN
Le système AVN améliore la recherche d'informations et la facilité de manipulation
pour le conducteur en simplifiant le fonctionnement du systèm ...
