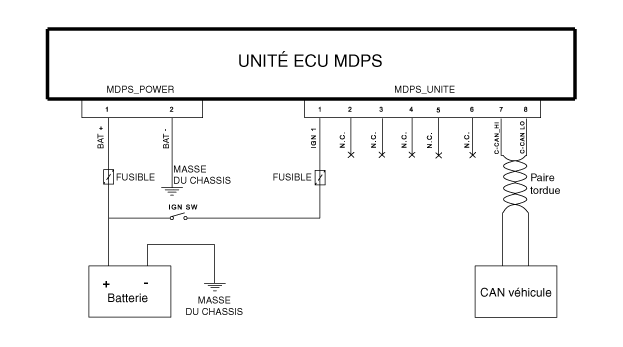

| Diagrammes Schématiques |

| FONCTION DE LA BORNE |

|
NOM CONNECTEUR |
Numéro de broche |
Nom |
Fonction |
|
MDPS_Power A |
1 |
B : |
BATTERIE + |
|
2 |
MASSE |
BATTERIE (+) |
|
|
MDPS_Unit B |
1 |
ALL1 |
Allumage |
|
2 |
N.C. |
- |
|
|
3 |
N.C. |
- |
|
|
4 |
N.C. |
- |
|
|
5 |
N.C. |
- |
|
|
6 |
N.C. |
- |
|
|
7 |
CAN C haut |
CAN Haut |
|
|
8 |
C-CAN_LO |
CAN Bas |
Description et fonctionnement
Procédures de réparationComposants et emplacement des composants
COMPOSANTS
(Gauche)
1. Appui-tête du siège arrière
2. Guide d'appuie-tête de siège arrière
3. Recouvrement intérieur de protection interne du coussin de siège arrière
4. Recouvrement de protection interne du coussin de siège arrière
...
ENSEMBLE DE LA JAMBE DE FORCE AVANT
Composants et emplacement des composants
COMPOSANTS
1. Ensemble de la bielle
2. Isolateur
3. Roulement
4. Coussin supérieur du ressort
5. Ressort
6. Couvercle pare-poussière
7. Coussin inférieur du ressort
Procédures de réparation ...
