| Contrôle |
| 1. |

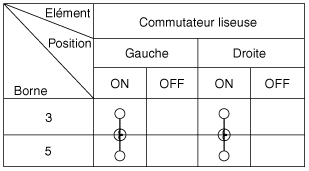

Déposez l'ensemble de console au plafond et contrôlez la continuité
entre les bornes. Si la continuité se situe hors des normes, remplacez
l'interrupteur de la liseuse.
|
| DÉPOSE |
| 1. |
Débranchez la borne négative (-) de la batterie.
|
| 2. |
Enlevez les vis de fixation (2 pièces).
Puis déposez la console du plafonnier (A).
|
| 3. |
Déposez la console plafonnier après avoir débranché le connecteur (A).
|
| 4. |
Retirez la lampe de la console au plafond (B) en tournant la douille.
|
| INSTALLATION |
| 1. |
Installez l'ensemble de la lampe de console de plafonnier après avoir
branché le connecteur.
|
| 2. |
Installez la lentille après avoir serré les 2 vis.
|
