Composants et emplacement des composants

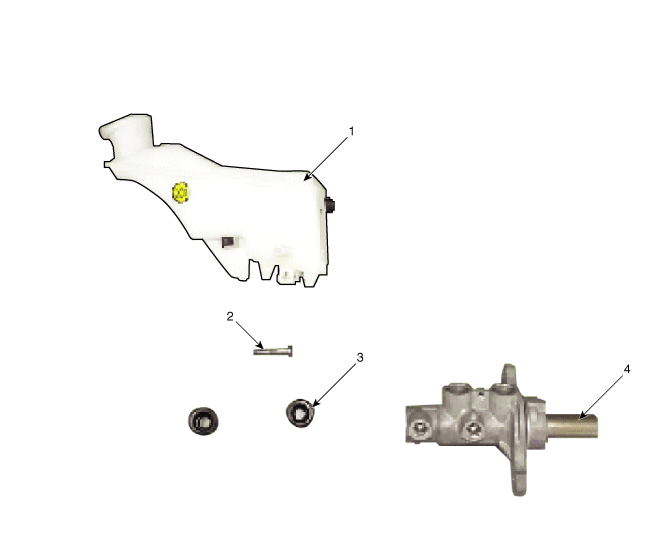

COMPOSANTS

1. Réservoir
2. Vis

3. Anneau
4. Maître-cylindre

Procédures de réparation

DÉPOSE

1.	Réglez l'interrupteur d'allumage en position OFF et débranchez le câble négatif de la batterie (-).

2.	Déposez l’ensemble du filtre à air. (Reportez-vous au Système mécanique du moteur - "Système d'admission et d'échappement")

3.	Déconnectez le connecteur (A) d'interrupteur de niveau de liquide de freins.

Vidangez le liquide des freins du réservoir du maître-cylindre à l'aide d'une seringue.

•	Ne pas verser du liquide de frein sur le véhicule : cela pourrait endommager la peinture si le liquide de frein entre en contact avec la peinture. Laver immédiatement à l'eau.

5.	Desserrez la vis, puis déposez le réservoir.

Déconnectez le tuyau des freins (A) du maître-cylindre en desserrant l’écrou évasé du tuyau.

Couple de serrage :

18,6 ~ 22,6 N.m (1,9 ~ 2,3 kgf.m, 13,7 ~ 16,6 lb-ft)

7.	Déposer le mousqueton de sécurité (A) et l'axe de chape (B).

Déposez le maître-cylindre (B) du servofrein après avoir desserré les écrous de fixation (A).

Couple de serrage :

7,8 ~ 11,8 N.m (0,8 ~ 1,2 kgf.m, 12,3 ~ 5,8 ~ 8,7 lb-ft)

INSTALLATION

La méthode d'installation est l'inverse de la méthode de dépose.

•	Avant de mettre en place la goupille, appliquez la graisse sur l'axe d'articulation.

•	Utilisez un nouveau un circlip neuf lors de chaque installation.

2.	Après l'installation, purgez le système de freinage. (Voir le système de freinage - "purge du système de freinage")
