| RÉGLAGE |
| 1. |

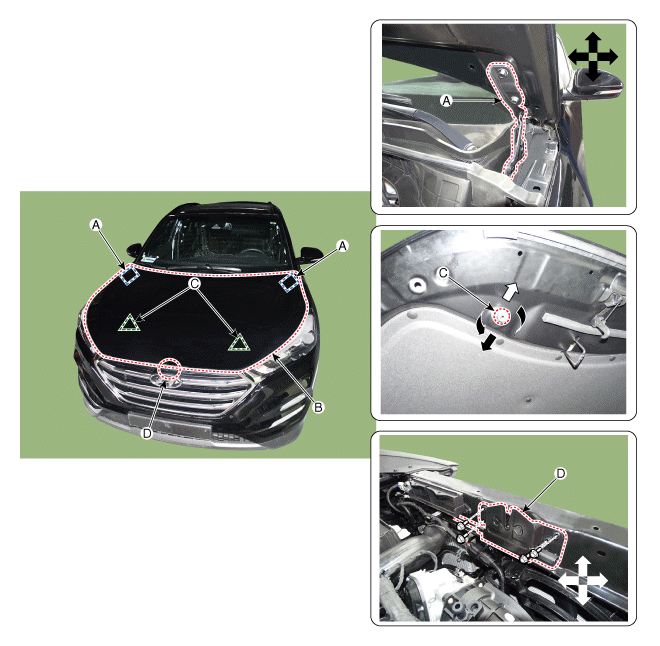

Après avoir desserré le boulon de fixation de la charnière (A), réglez
le capot (B) en le bougeant de haut en bas et de chaque côté, puis serrez
le boulon.
|
| 2. |
Réglez la hauteur du capot en bougeant les amortisseurs de claquement
du capot (C) vers le haut et vers le bas.
|
| 3. |
Après avoir desserré les boulons de fixation du loquet de capot (D),
réglez le loquet en le bougeant vers le haut et vers le bas ou sur les
côtés.
|
