Hyundai Tucson Revue Technique Automobile: Composants et emplacement des composants

Hyundai Tucson Revue Technique Automobile / Système mécanique du moteur / Ensemble de la culasse / Composants et emplacement des composants

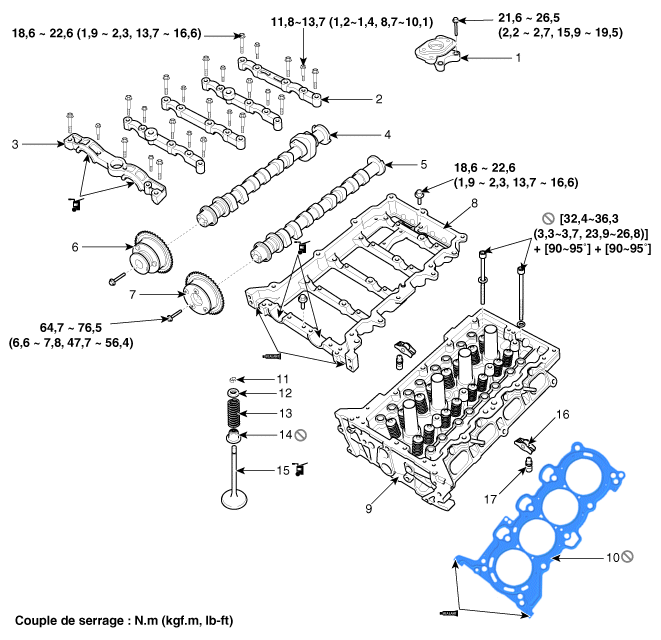

COMPOSANTS

1. Adaptateur de la pompe à carburant
2. Chapeau du palier de l’arbre à cames
3. Chapeau de palier avant de l’arbre à cames
4. Arbre à cames d'échappement
5. Arbre à cames d'admission
6. CVVT d'échappement

7. CVVT d'admission
8. Support de cames
9. Culasse
10. Joint de culasse
11. Verrouillage de retenue
12. Retenue

13. Ressort de soupape
14. Joint de la tige de soupape
15. Soupape
16. Bras oscillant
17. HLA (régleur de jeu hydraulique)
