Composants et emplacement des composants

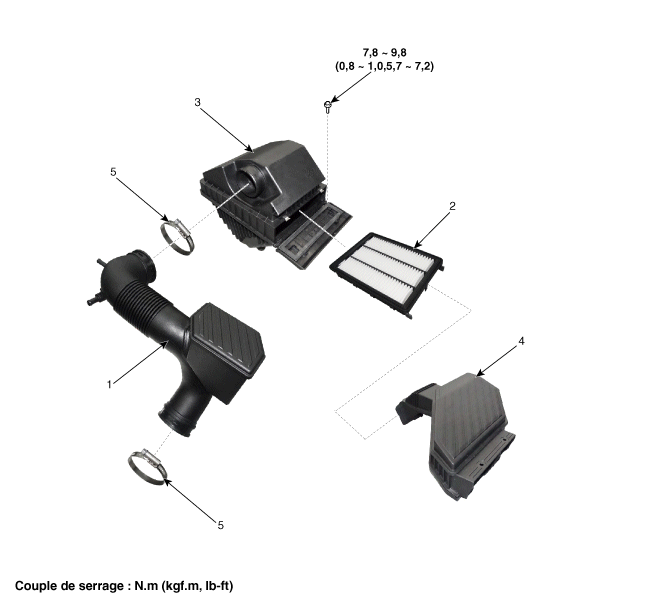

COMPOSANTS

1. Flexible d'admission d'air
2. Élément du filtre à air
3. Corps du filtre à air

4. Gaine d’air
5. Serrage

Procédures de réparation

Dépose et pose

1.	Enlevez le carter du moteur. (Voir Moteur et boîte-pont - "Couvercle du moteur")

2.	Déconnectez la borne négative de la batterie et la borne positive.

3.	Déposez la conduite à air (A).

4.	Débranchez le tuyau à dépression du servofrein (B) et le flexible du chauffage (A).

Débranchez le flexible d'admission (C) et le filtre à air (D).

Couple de serrage

Fixation de flexible :

2,9 ~ 4,9 Nm (0,3 ~ 0,5 kgf.m, 2,2 ~ 3,6 kg-ft)

Boulons du filtre à air:

7,8 ~ 9,8 N·m (0,8 ~ 1,0 kgf·m, 5,8 ~ 7,2 lb·ft)

•	Installez le flexible d'admission d'air lorsque le centre du repère du flexible doit être aligné avec la nervure du corps du papillon.

6.	Pour la pose, suivez la procédure inverse de la dépose.

Remplacement d'élément du filtre à air

1.	Tirez le collier pour ouvrir le couvercle de service (A).

2.	Tournez le levier de fixation de l'élément sur la direction "DEVERROUILLAGE" pour le déverrouiller. Tirez ensuite l'élément pour le sortir.

3.	Remplacez l'élément de filtre à air (A) par un nouveau.

4.	Insérez complètement l'élément à l'intérieur du filtre à air. Tournez le levier sur la direction "VERROUILLAGE" pour le bloquer fermement. Fermez ensuite le couvercle de service (A).
