Hyundai Tucson Revue Technique Automobile / Système mécanique du moteur / SYSTÈME DE REFROIDISSEMENT / Pompe à eau

Composants et emplacement des composants

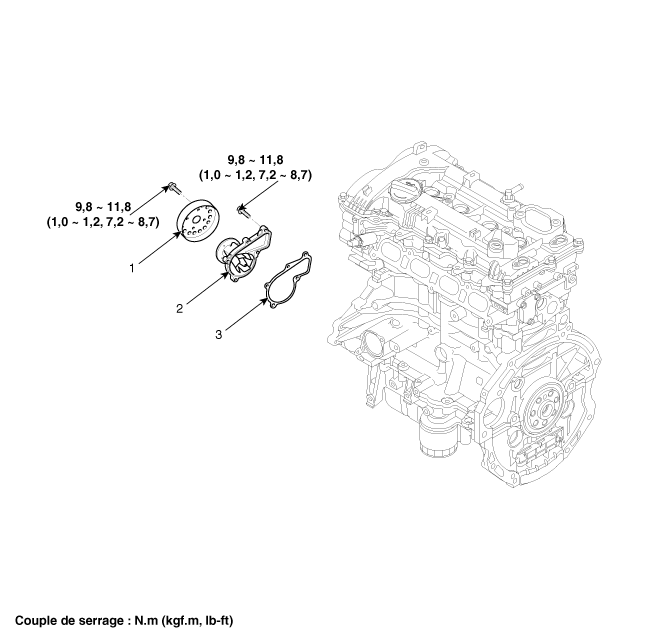

COMPOSANTS

1. Poulie de la pompe à eau
2. Pompe à eau

3. Joint de la pompe à eau

Procédures de réparation

Dépose et pose

1.	Desserrez le bouchon de vidange et vidangez ensuite le réfrigérant du moteur. Déposez le bouchon du radiateur pour aider la vidange du liquide de refroidissement à se faire plus vite. (Voir Système de refroidissement - "Refroidissement".)

2.	Déposez la courroie de transmission. (Reportez-vous au système de distribution - "Courroie de transmission")

Déposez la poulie (A) de la pompe à eau.

Couple de serrage:

9,8 ~ 11,8 N·m (1,0 ~ 1,2 kgf·m, 7,2 ~ 8,7 lb·ft)

Déposez l'ensemble de la pompe à eau (A) avec le joint (B).

Couple de serrage:

9,8 ~ 11,8 N·m (1,0 ~ 1,2 kgf·m, 7,2 ~ 8,7 lb·ft)

Pour la pose, suivez la procédure inverse de la dépose.

•	Installez un nouveau joint de la pompe à eau.

6.	Remplissez en liquide de refroidissement moteur. (Voir Système de refroidissement - "Refroidissement".)

7.	Mettez en marche le moteur et vérifiez la présence de fuites.

8.	Revérifiez le niveau du liquide de refroidissement.

Contrôle

1.	Vérifiez qu'aucune pièce n'est fissurée, endommagée ou usée et remplacez l′ensemble de la pompe à liquide de refroidissement si nécessaire.

2.	Vérifiez que le palier n'est pas endommagé, qu'il ne produit aucun bruit anormal et que la rotation n'est pas ralentie, puis remplacez le montage de la pompe à eau si nécessaire.

Rechercher les fuites de liquide de refroidissement. Si du liquidede refroidissement fuit du trou, le joint est défectueux. Remplacer l′ensemble de la pompe à liquide de refroidissement.

•	L′écoulement d′une petite quantité deliquide depuis l′orifice de purge est normal.

Recherche de pannes

RECHERCHE DE PANNES

Symptômes

CAUSES POSSIBLES

REMÈDE

Fuite du liquide de refroidissement

•	Depuis l'orifice de purge de la pompe à eau

CONTRÔLEZ VISUELLEMENT

•	Contrôlez les fuites après dix minutes environ de réchauffage.

•	Si le liquide de refroidissement fuit toujours, remplacez la pompe à eau.

•	Si la fuite s’arrête, réutilisez la pompe à eau (Ne remplacez pas la pompe par une nouvelle).

•	Depuis les joints ou les boulons

•	Contrôlez le serrage des boulons de fixation de la pompe à eau.

•	Resserrez les boulons de fixation.

•	Contrôlez l'endommagement des joints ou la pénétration de poussière.

•	Remplacez le joint et essuyez la poussière.

•	Depuis la surface extérieure de la pompe à eau

•	Contrôlez le matériau ou les fissures de la pompe à eau.

•	Mauvais matériau. Si vous trouvez une fissure, remplacez la pompe à eau.

Bruit

•	Depuis les paliers

•	Depuis les joints mécaniques

•	Interférence de l'impulseur

Contrôle avec un stéthoscope

•	Après avoir démarré le moteur, vérifiez le bruit avec un stéthoscope.

•	S’il n’y a pas de bruit, réutilisez la pompe à eau (ne la remplacez pas).

•	Si un bruit provient de la pompe à eau, déposez la courroie de transmission et vérifiez de nouveau.

Contrôle après la dépose de la courroie de transmission

•	Après la dépose de la pompe à eau et de la courroie de commande, vérifiez de nouveau le bruit.

•	S'il y a du bruit, réutilisez la pompe à eau. Contrôlez les autres pièces de l'arbre de transmission.

•	S'il n'y a pas de bruit, réutilisez la pompe à eau par une nouvelle.

Contrôle après la dépose de la pompe à eau

•	Après la dépose de la pompe à eau et de la courroie de commande, vérifiez de nouveau le bruit.

•	S'il n'y a pas d'interférence entre elles, remplacez la pompe à eau par une nouvelle.

Surchauffe

•	Impulseur endommagé

•	Impulseur desserré

Impulseur desserré

•	Corrosion de l’aile de l’impulseur

•	Contrôlez le liquide de refroidissement du moteur.

•	Mauvaise qualité du liquide de refroidissement/contrôle de maintenance

•	Séparation de l'impulseur de l'arbre

•	Remplacez la pompe à eau.
