Hyundai Tucson Notice d'utilisation: Remplacement des ampoules des phares, des feux directionnels statiques, des feux de position, des clignotants et des feux antibrouillard

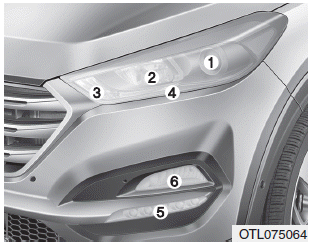

Type A

(1) Phares (feux de croisement)
(2) Phares (feux de route)
(3) Clignotants
(4) Feux de position
(5) Feux diurnes
(6) Feux antibrouillard

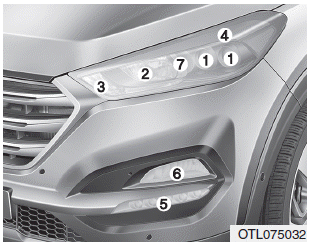

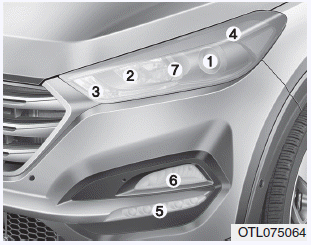

Type B

(1) Phares (feux de croisement)
(2) Phares (feux de route)
(3) Clignotants
(4) Feux de position
(5) Feux diurnes
(6) Feux antibrouillard
(7) Feux directionnels statiques (le cas échéant)

Phares et feux directionnels statiques (Type B)

AVERTISSEMENT

• Manipulez les ampoules halogènes avec précaution. Si elles se brisent, le gaz sous pression qu'elles contiennent entraînera la projection de nombreux éclats de verre.
• Portez des lunettes de protection lorsque vous remplacez une ampoule. Laissez refroidir l’ampoule avant de la manipuler.

• Manipulez toujours les ampoules halogènes avec précaution et évitez les rayures et autres dégâts. Si les ampoules sont allumées, évitez tout contact avec des liquides.

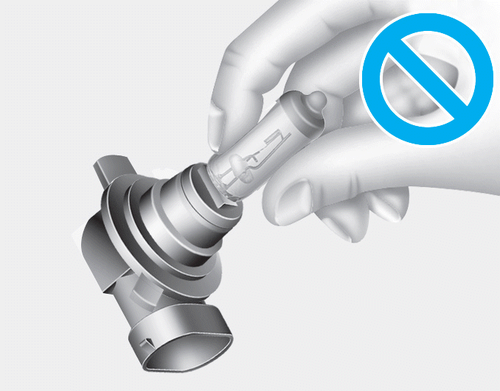

• Ne touchez jamais le verre avec vos mains nues. Des résidus d’huile peuvent surchauffer l’ampoule et la faire éclater une fois allumée.
• Une ampoule doit être allumée uniquement lorsqu’elle est installée dans le bloc optique.
• Si une ampoule est endommagée ou fêlée, remplacez-la immédiatement et jetez-la dans un emplacement appropriée.

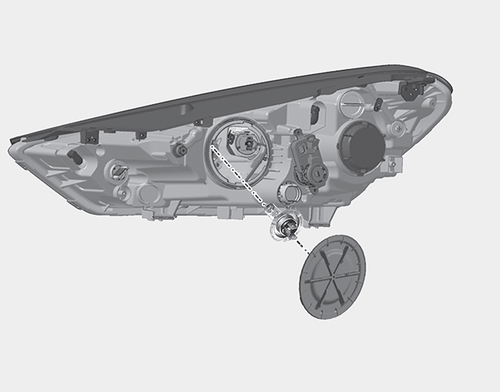

â–  Feux de croisement

â–  Feux directionnels statiques

1.Ouvrez le capot.

2.Débranchez le câble négatif de la batterie.

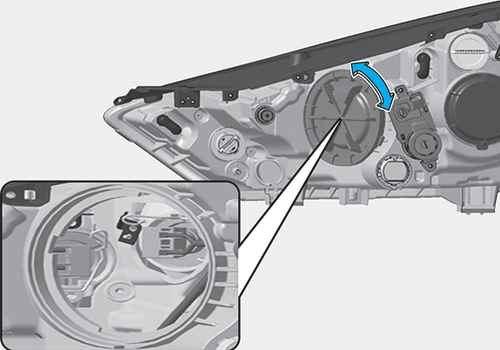

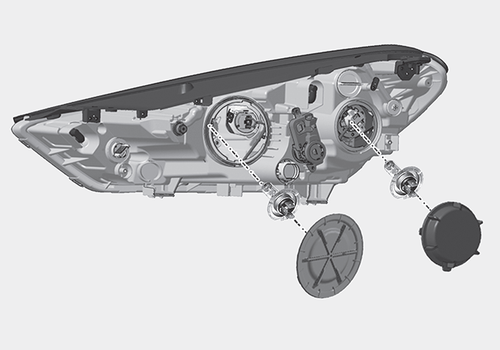

3.Retirez le cache de l'ampoule en le faisant tourner dans le sens antihoraire.

4.Débranchez le connecteur de la douille.

5.Libérez l'extrémité du fil retenant l'ampoule et tirez-le vers le haut pour le détacher.

6.Retirez l'ampoule du phare.

7.Installez une nouvelle ampoule et remettez en place le fil retenant l'ampoule en l'alignant sur la rainure de l'ampoule.

8.Branchez le connecteur de la douille.

9.Remettez le cache de l'ampoule en place en le faisant tourner dans le sens horaire.

Information

Faites régler l'orientation des phares par un concessionnaire HYUNDAI agréé après un accident ou après leur remplacement.

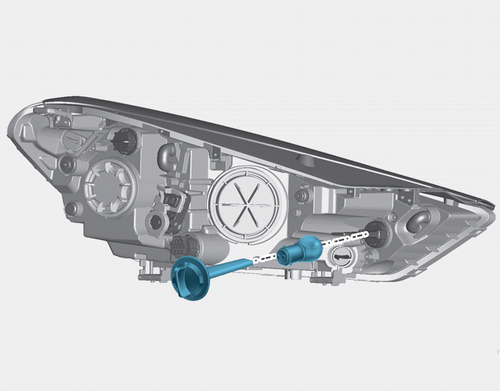

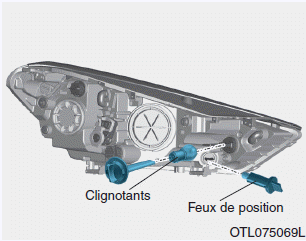

Clignotant/Feu de position (Type A)

1. Ouvrez le capot.

2. Débranchez le câble négatif de la batterie.

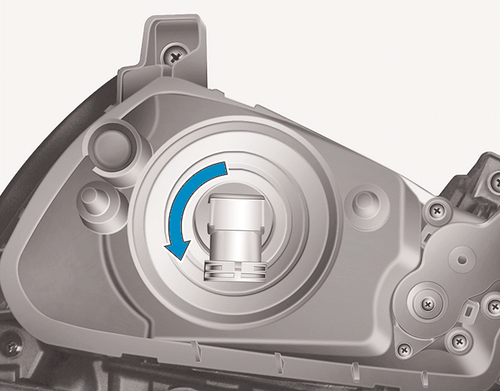

3. Retirez la douille en la faisant tourner dans le sens antihoraire, jusqu'à ce que ses pattes soient alignées sur les encoches.

4. Retirez l'ampoule de la douille en appuyant dessus et en la faisant tourner dans le sens antihoraire jusqu'à ce que ses pattes soient alignées sur les encoches de la douille. Retirez l'ampoule.

5. Insérez une nouvelle ampoule dans la douille en la faisant tourner jusqu'à ce qu'elle soit en place.

6. Installez la douille en alignant ses pattes sur les encoches.

7. Appuyez sur la douille et tournezla dans le sens horaire.

Feux antibrouillard avant

1.Enlevez le pare-chocs avant sous le couvercle.

2.Placez votre main derrière le parechocs avant.

3.Déconnectez le connecteur d'alimentation de la douille.

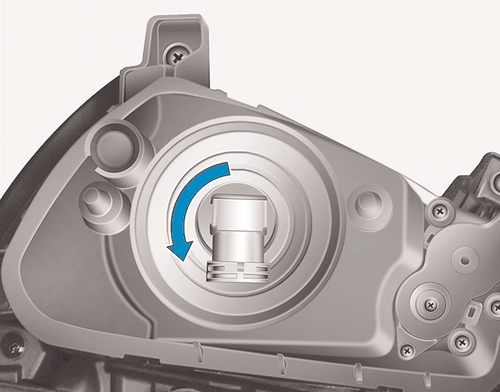

4.Retirez la douille de l'ampoule du compartiment en la tournant dans le sens inverse des aiguilles d'une montre jusqu'à ce que les pattes de la douille s'alignent sur le filetage du compartiment.

Feu de position (Type B)/Feu diurne

Si les feux à LED ne fonctionnent pas, confiez le véhicule à un concessionnaire HYUNDAI agréé.

Type C

(1) Phares (feux de croisement)
(2) Phares (feux de route)
(3) Clignotants
(4) Feux de position
(5) Feux diurnes
(6) Feux antibrouillard
(7) Feux directionnels statiques

Phares (feux de route, ampoules halogènes)

AVERTISSEMENT

• Manipulez les ampoules halogènes avec précaution. Si elles se brisent, le gaz sous pression qu'elles contiennent entraînera la projection de nombreux éclats de verre.
• Portez des lunettes de protection lorsque vous remplacez une ampoule. Laissez refroidir l’ampoule avant de la manipuler.

• Manipulez toujours les ampoules halogènes avec précaution et évitez les rayures et autres dégâts. Si les ampoules sont allumées, évitez tout contact avec des liquides.
• Ne touchez jamais le verre avec vos mains nues. Des résidus d’huile peuvent surchauffer l’ampoule et la faire éclater une fois allumée.
• Une ampoule doit être allumée uniquement lorsqu’elle est installée dans le bloc optique.
• Si une ampoule est endommagée ou fêlée, remplacez-la immédiatement et jetez-la dans un emplacement appropriée.

â–  Feux de route

1.Ouvrez le capot.

2.Débranchez le câble négatif de la batterie.

3.Retirez le cache de l'ampoule en le faisant tourner dans le sens antihoraire.

4.Débranchez le connecteur de la douille.

5.Libérez l'extrémité du fil retenant l'ampoule et tirez-le vers le haut pour le détacher.

6.Retirez l'ampoule du phare.

7.Installez une nouvelle ampoule et remettez en place le fil retenant l'ampoule en l'alignant sur la rainure de l'ampoule.

8.Branchez le connecteur de la douille.

9.Remettez le cache de l'ampoule en place en le faisant tourner dans le sens horaire.

Phares (feux de croisement, type LED)

Si les feux à LED ne fonctionnent pas, confiez le véhicule à un concessionnaire HYUNDAI agréé.

Information

Faites régler l'orientation des phares par un concessionnaire HYUNDAI agréé après un accident ou après leur remplacement.

Clignotants

1.Ouvrez le capot.

2.Débranchez le câble négatif de la batterie.

3.Retirez la douille en la faisant tourner dans le sens antihoraire, jusqu'à ce que ses pattes soient alignées sur les encoches.

4.Retirez l'ampoule de la douille en appuyant dessus et en la faisant tourner dans le sens antihoraire jusqu'à ce que ses pattes soient alignées sur les encoches de la douille. Retirez l'ampoule.

5.Insérez une nouvelle ampoule dans la douille en la faisant tourner jusqu'à ce qu'elle soit en place.

6.Installez la douille en alignant ses pattes sur les encoches.

7.Appuyez sur la douille et tournezla dans le sens horaire.

Feux antibrouillard avant

1. Enlevez le pare-chocs avant sous le couvercle.

2. Placez votre main derrière le parechocs avant.

3. Déconnectez le connecteur d'alimentation de la douille.

4. Retirez la douille de l'ampoule du compartiment en la tournant dans le sens inverse des aiguilles d'une montre jusqu'à ce que les pattes de la douille s'alignent sur le filetage du compartiment.

Feu de position/Feu diurne/Feu directionnel statique

Si les feux à LED ne fonctionnent pas, confiez le véhicule à un concessionnaire HYUNDAI agréé.
