Composants et emplacement des composants

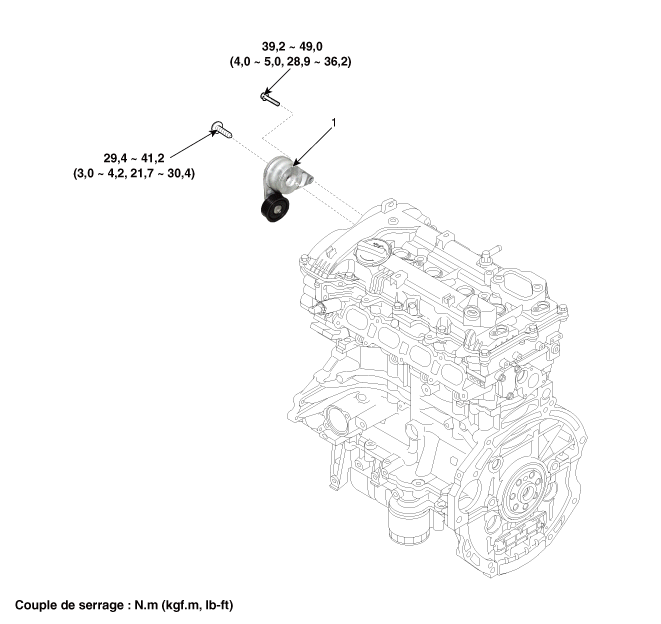

COMPOSANTS

1. Tendeur de la courroie de commande

Procédures de réparation

Dépose et pose

1.	Déposez la courroie de transmission. (Reportez-vous au système de distribution - "Courroie de transmission")

Enlevez le tendeur de la courroie de distribution (A).

Couple de serrage:

Boulon (B) : 39,2 ~ 49,0 N.m (4,0 ~ 5,0 kgf.m, 28,9 ~ 36,2 lb-.ft)

Boulon (C) : 29,4 ~ 41,2 N.m (3,0 ~ 4,2 kgf.m, 21,7~ 30,4 lb-ft)

3.	Pour la pose, suivez la procédure inverse de la dépose.
