Hyundai Tucson Revue Technique Automobile: Composants et emplacement des composants

Hyundai Tucson Revue Technique Automobile / Arbre de Transmission et Essieu / Montage de l′arbre de cardan / Arbre propulseur / Composants et emplacement des composants

emplacement des composants

1. Arbre de transmission arrière G
2. Ensemble de couplage
3. Tête de pont arrière

4. Arbre de transmission arrière D
5. Arbre de transmission

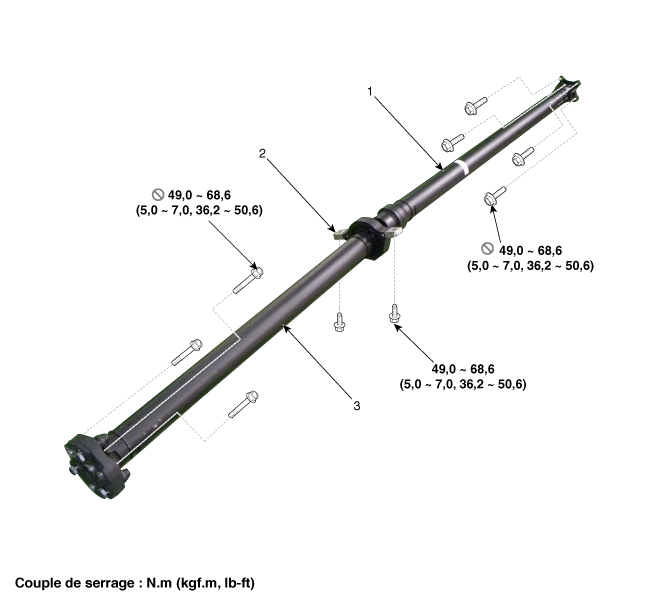

COMPOSANTS

1. Arbre de transmission avant
2. Support du roulement central

3. Arbre de transmission arrière

Montage de l′arbre de cardan / Arbre propulseur

...

Procédures de réparation

DÉPOSE 1. Après avoir fait un repère sur la bride de fourchette et la boîte de vitesses d’accompagnement, déposez les boulons de fixation de l’arbre ...
