Hyundai Tucson Revue Technique Automobile: Description et fonctionnement

Description
Ces spécifications s'appliquent à HCU (Unité de commande hydraulique) et ECU (Unité de commande électronique) de HECU. (Unité de commande hydraulique et électronique)
Ces spécifications s'appliquent au dessin des câblages et à l'installation de ABS/ESP/ECU.
Cette unité a les fonctions suivantes.
Entrée du signal du capteur de pression, du capteur d'angle de direction, le capteur d'accélération latérale et d'amplitude, les capteurs de vitesse de roue attachés à chaque roue.
Contrôle de la force de freinage / force motrice / du moment de mouvement de lacet
Fonction à sûreté intégrée
Fonction d'auto-test
Interface avec l'outil de diagnostic externe
Position d'installation : compartiment moteur
La longueur maximale du tuyau de frein entre le maître-cylindre et l'entrée de HECU doit être de 1 mètre.
La position ne devrait pas être proche du bloc moteur et pas au-dessous de la roue.
Fonctionnement
Cette ECU fonctionne avec la tension opérationnelle (ALL).
A la fin de la phase d'initialisation, l'ECU sera prête au fonctionnement.
Dans les conditions de fonctionnement, l'ECU sera prête dans les limites de la spécification (tension et température) pour élaborer les signaux offerts par les différents capteurs et interrupteurs selon l'algorythme de contrôle défini par le logiciel et pour contrôler les actionneurs hydrauliques et électriques.
laboration du signal du capteur de roue
L'ECU recevra le signal de vitesse de roue des quatre capteurs actifs des roues.
Les signaux de roue sont convertis en signal de tension par le circuit de conditionnement du signal après avoir reçu le signal actuel provenant des capteurs actifs de roue et fourni comme entrée au MCU.
Commande d'électrovanne
Quand un côté de la bobine de la soupape est branché à la tension positive fournie à travers le relais de soupape et l'autre côté est branché à la masse par le circuit à semi-conducteurs, l'électrovanne commence à fonctionner.
La fonction électrique des bobines est toujours contrôlée par l'impulsion d'essai de la vanne dans les conditions normales de fonctionnement.
Limites de tension
Surtension
Quand une surtension est détectée (au-dessus de 17 ± 0,5 V), l'ECU coupe le relais de la soupape et interrompt le système.
Quand la tension revient dans la plage de fonctionnement, le système revient à la l'état normal après la phase d'initialisation.
Sous-tension
En cas de soustension (moins de 9,5 ± 0,5 V), le contrôle de l'ABS sera inhibé et le témoin s'allume.
Quand la tension revient dans la plage de fonctionnement, le témoin d'avertissement s'éteint et l'ECU revient au mode de fonctionnement normal.
Contrôle du moteur de la pompe
L'ECU effectue un test du moteur de la pompe à une vitesse une fois que l'allumage est sur ON.
Interface diagnostic
Les défaillances détectées par le ECU sont codées dans le ECU, mémorisées dans une mémoire EEPROM et lues par l'équipement de diagnostic (Hi-Scan Pro) lorsque l'interrupteur d'allumage est tourné sur ON.
L'interface de diagnostic peut également être utilisée pour tester l'ECU lors de la production de ce dernier et pour faire en sorte d'utiliser l'HCU dans les lignes de test des usines (ligne de purge ou ligne de roulement et d'essai de frein).
MODULE DU TÉMOIN D'AVERTISSEMENT

1.
MODULE DU TÉMOIN D'AVERTISSEMENT ABS
Le témoin d'avertissement ABS indique l'auto-test et l'état de panne ABS.
Le témoin d'avertissement ABS est allumé :
Lors de la phase d'initialisation après ALL ON. (continuellement 3 secondes).
En cas de désactivation des fonctions ABS liées à une panne.
En mode diagnostic.
Quand le connecteur ECU est séparé de l'ECU.
Le témoin du groupe d'instruments est allumé quand la communication est impossible avec le module CAN.
2.
Module du témoin d'avertissement de EBD / STATIONNEMENT
Le module actif du témoin d'avertissement EBD indique l'auto-test et l'état de panne EBD.
Cependant, si l'interrupteur de frein de stationnement est activé, le témoin d'avertissement EBD demeurera illuminé quelle que soit la fonction EBD en cours.
Le témoin d'avertissement EBD est allumé :
Lors de la phase d'initialisation après ALL ON. (continuellement 3 secondes).
Quand l'interrupteur du frein de stationnement est ON ou quand le niveau du liquide des freins est bas.
Quand la fonction EBD est défectueuse.
En mode diagnostic.
Quand le connecteur ECU est séparé de l'ECU.
Le témoin du groupe d'instruments est allumé quand la communication est impossible avec le module CAN.
Commande ABS
1.
FREINAGE NORMAL sans ABS
Lors du freinage normal, la tension n'est pas alimentée vers l'électrovanne, la soupape d'admission est ouverte et la soupape de sortie fermée. Lorsque le frein est actionné, le fluide de frein est alimenté vers le cylindre de roue via l'électrovanne pour activer le frein. Lorsque le frein est relâché, le fluide de frein retourne au maître-cylindre via la soupape d'admission et la soupape de contrôle.
lectrovanne
ÉTAT
Soupape
Liaison
POMPE
Moteur
Soupape d'entrée (NO)
OFF
ouverture
Maître-cylindre ⇔ Cylindre de roue
OFF
Soupape de sortie (NC)
OFF
fermeture
Cylindre de roue ⇔ Réservoir

2.
MODE VIDAGE
Dans le cas du freinage de secours, si les roues démarrent pour fermer vers le haut, l'HECU envoie un signal à l'électrovanne pour réduire le liquide des freins, puis la tension alimente chaque solénoïde. ce moment, la soupape d'admission est fermée et le liquide des freins est bloqué à partir du maître-cylindre. En revanche, la soupape de sortie est ouverte et le liquide des freins circule vers le réservoir en passant par le cylindre de roue, ce qui entraîne une diminution de la pression.
ÉLECTROVANNE
ÉTAT
Soupape
Liaison
POMPE
Moteur
Soupape d'entrée (NO)
ON
fermeture
Maître-cylindre ⇔ Cylindre de roue
ON
Soupape de sortie (NC)
ON
ouverture
Cylindre de roue ⇔ Réservoir

3.
MODE MAINTIEN
Lorsque la pression du liquide de frein atteint son niveau plancher dans le cylindre de roue, l'HECU envoie un signal à l'électrovanne afin qu'elle maintienne une certaine pression et la soupape d'entrée est alimentée (contrairement à la soupape de sortie). Les soupapes d'entrée et de sortie se ferment alors et le liquide de frein est conservé à l'intérieur du cylindre de roue.
ÉLECTROVANNE
ÉTAT
Soupape
Liaison
POMPE
Moteur
Soupape d'entrée (NO)
ON
fermeture
Maître-cylindre ⇔ Cylindre de roue
OFF
Soupape de sortie (NC)
OFF
fermeture
Cylindre de roue ⇔ Réservoir

4.
MODE AUGMENTATION
Si l'HECU établit que les roues ne sont pas bloquées, il coupe la tension au niveau de l'électrovanne. La tension n'alimente pas chaque électrovanne et le liquide des freins circule vers le cylindre de roue en passant via la soupape d'admission, ce qui entraîne une augmentation de la pression.
ÉLECTROVANNE
ÉTAT
Soupape
Liaison
POMPE
Moteur
Soupape d'entrée (NO)
OFF
ouverture
Maître-cylindre ⇔ Cylindre de roue
ON
Soupape de sortie (NC)
OFF
fermeture
Cylindre de roue ⇔ Réservoir

SCHÉMA EXTERNE DE L'HECU ABS

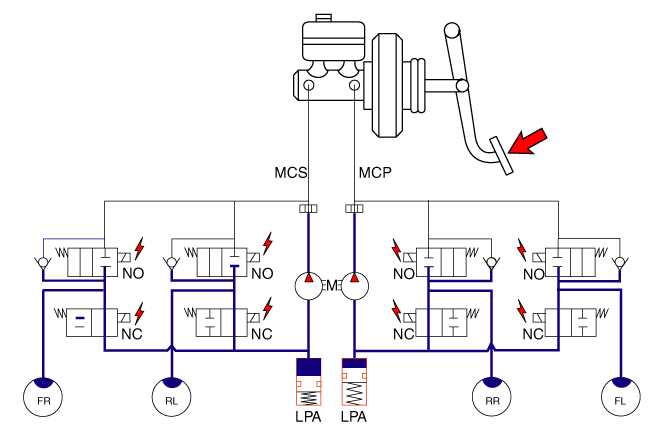

SCHÉMA DU SYSTÈME HYDRAULIQUE

Composants et emplacement des composants
COMPOSANTS 1. Module HECU 2. Capteur de vitesse de roue avant 3. Contacteur ESC OFF 4. Capteur de vitesse de roue arrière (2RM) 5. Capteur de vitesse ...

Diagrammes schématiques
Diagrammes Schématiques FONCTION DE LA BORNE Borne du connecteur Courant (AMPS) Résistance (MΩ) NON ...

Autres materiaux:

Procédures de réparation
DÉPOSE    • En cas de mauvaise qualité ou de mise au point faible, assurez-vous de contrôler l'état de la surface de la lentille de la caméra et la présence de corp ...

Composants et emplacement des composants
COMPOSANTS 1. Pare-brise 2. Moulage supérieur du pare-brise ...
