Hyundai Tucson Revue Technique Automobile: ÉLECTROVANNE DE COMMANDE DE PURGE (PCSV)

Description et fonctionnement

Description
L'électrovanne de commande de purge (PCSV) est installée sur le réservoir d'expansion et contrôle le passage entre le canister et le collecteur d'admission. C'est une électrovanne ouverte quand l'ECM met à la masse la ligne de commande de soupape. Lorsque le passage est ouvert (PCSV ON), les vapeurs de carburant stockées dans le canister sont transférées vers le collecteur d'admission.

Spécifications

Spécification
Élément
Spécification
Résistance de la bobine ( )
22,0 ~ 26,0 [20 °C (68 °F)]

Diagrammes schématiques

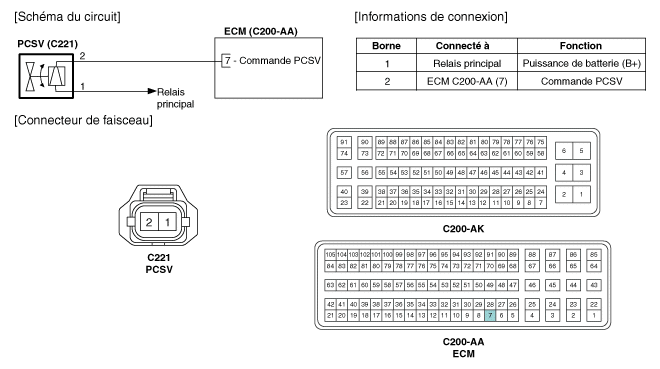

Schéma du circuit
(AT)

(MT)

Procédures de réparation

Contrôle
1.
Tournez l′interrupteur d′allumage sur OFF.
2.
Débranchez le connecteur PCVS.
3.
Mesurez la résistance entre les bornes PCSV 1 et 2.
4.
Vérifiez que la résistance est dans la norme.
Spécification :Se référer aux "Spécifications"
DÉPOSE
1.
Réglez le contacteur d'allumage en position OFF et débranchez le câble négatif de la batterie (-).
2.
Débranchez le connecteur (A) de l'électrovanne de commande de purge.
3.
Débrancher les flexibles d'évaporation (B) de l'électrovanne de commande de purge.
4.
Retirez la soupape (C) du réservoir d'équilibre après l'avoir tirée.

INSTALLATION

Installez le composant aux couples spécifiés.
Notez que des dommages internes peuvent se produire si le composant tombe. Si les composants sont tombés, contrôlez avant l'installation.

Prenez soin de maintenir les corps étrangers hors de la soupape.
1.
Pour la pose, suivez la procédure inverse de la dépose.
Boulon d'installation du support de l'électrovanne de commande de purge :
9,8 ~ 11,8 N·m (1,0 ~ 1,2 kgf·m, 7,2 ~ 8,7 lb·ft)
