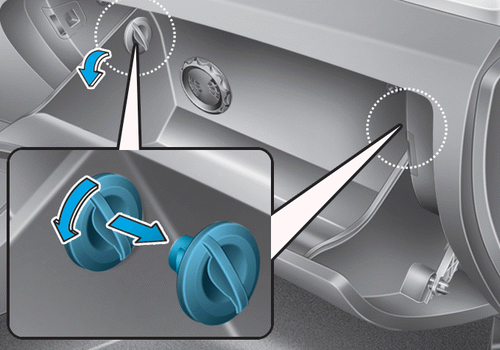

1.Ouvrez la boîte à gants et retirez les deux butées latérales.
2.Retirez le panneau de la boîte à gants et la sangle de soutien (1).
3.Retirez le carter du filtre à air de climatisation tout en appuyant sur le verrou situé sur la partie droite du cache.
4.Remplacez le filtre à air de climatisation.
5.Procédez au remontage en suivant l'ordre inverse du démontage.
Garniture latérale du coffre à bagages (voir page BD-60).
Composants et emplacement des composants
EMPLACEMENT DES COMPOSANTS
1. Garniture latérale du coffre
Procédures de réparation
REMPLACEMENT
•
...
Bielles
Composants et emplacement des composants
COMPOSANTS
1. Segment de piston
2. Bague élastique
3. Axe du piston
4. Piston
5. Bielles
6. Roulement supérieur de la bielle
7. Roulement inférieur de la bielle
8. Chapeau du roulement de bielle
...
