Description et fonctionnement
| Description |
Le capteur de pression de carburant (FPS) est installé sur le dessus de la pompe
de carburant basse pression et mesure la pression dans la conduite de carburant
basse pression. En se basant sur la pression de carburant mesurée par FPS et
la quantité de carburant consommée, le module de commande de la pompe à carburant
(FPCM) détermine l'activation ou non de la pompe à carburant basse pression.
Après activation de cette dernière, FPS continue à fournir l'information de
pression de carburant à FPCM et FPCM continue à commander le débit de carburant
à l'aide de l'information de rétroaction depuis FPS.
Spécifications
| Spécification |
|
Pression [kPa (kgf/cm², psi)] |
Tension de sortie (V) |
|
50(0,51, 7,3) |
0,3 |
|
600(6,12, 87,0) |
2,5 |
|
1100(11,2, 159,5) |
4,5 |
Diagrammes schématiques
| Schéma du circuit |

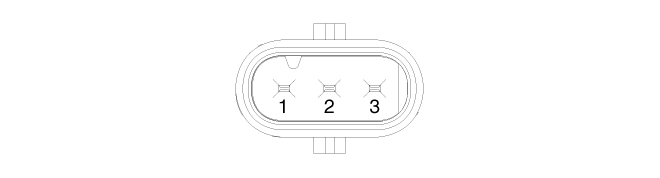

| Illustration de la borne |
| FONCTION DE LA BORNE |
|
N° |
Fonction |
Branché à |
|
1 |
Alimentation en puissance du capteur de pression du carburant (FPS) |
Module de commande de la pompe à carburant (FPCM) |
|
2 |
Entrée du signal du capteur de pression du carburant (FPS) |
Module de commande de la pompe à carburant (FPCM) |
|
3 |
Masse du capteur de pression du carburant (FPS) |
Module de commande de la pompe à carburant (FPCM) |
Procédures de réparation
| Contrôle |
| 1. |
Branchez GDS au connecteur de liaison de données (DLC).
|
| 2. |
Vérifiez le tension de sortie du capteur de pression du carburant (FPS).
|
|
Pression [kPa (kgf/cm², psi)] |
Tension de sortie (V) |
|
50(0,51, 7,3) |
0,3 |
|
600(6,12, 87,0) |
2,5 |
|
1100(11,2, 159,5) |
4,5 |
| DÉPOSE |
| 1. |
Libérez la pression résiduelle dans la conduite de carburant.
(Voir Système d'apport d'essence - Procédures de réparation - "Relâchement
de la pression résiduelle dans la conduite de carburant")
|
| 2. |
Retirez le siège arrière.
(Reportez-vous au groupe carrosserie - siège arrière)
|
| 3. |
Déposez le couvercle d′entretien de la pompe à carburant (A).
|
| 4. |
Déconnectez le connecteur du capteur de pression de carburant (A).
|
| 5. |
Retirez la goupille de fixation du capteur de pression de carburant
(B).
|
| 6. |
Retirez le capteur de pression de carburant de la pompe à carburant.
|
| INSTALLATION |
| 1. |
Pour la pose, suivez la procédure inverse de la dépose.
|
